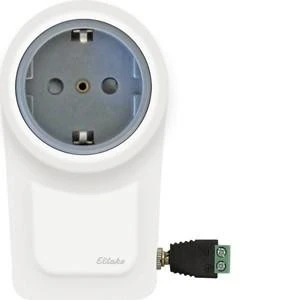

FGTZ-230V to radiowy adapter gniazdkowy do napędu bramy garażowej. Ma przelotowe gniazdo, do którego wkłada się wtyk napędu, więc nie zajmuje gniazda, a bezpotencjałowe wyjście stykowe podłącza się do zacisków napędu przewidzianych na zewnętrzny przycisk.
Najważniejsze cechy
- przelotowe gniazdo 16 A połączone bezpośrednio z wtykiem
- bezpotencjałowe wyjście stykowe maks. 30 V / 1 A – wyłącznie bardzo niskie napięcie bezpieczne (SELV)
- do 24 przycisków radiowych uniwersalnych i kierunkowych
- sterowanie kierunkowe po dodaniu radiowego kontaktu okiennego zgłaszającego stan bramy
Dane techniczne
| Wyjście stykowe | bezpotencjałowe, maks. 30 V / 1 A, tylko SELV |
|---|
| Gniazdo przelotowe | 16 A |
|---|
| Przyciski radiowe | do 24 |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Wymiary | 100 × 55 × 45 mm (bez wtyku) |
|---|
| Kolor | czysta biel |
|---|
Zastosowanie
Otwieranie bramy garażowej przyciskami radiowymi przy napędzie zasilanym z gniazda. Wyjście stykowe łączy się wtykowymi zaciskami śrubowymi z wejściem napędu na zewnętrzny przycisk bezpotencjałowy.
Pytania z montażu
Czy przycisk kierunkowy od razu rozróżnia otwieranie i zamykanie?
Nie. Trzeba dodatkowo zaprogramować radiowy kontakt okienny, który zgłasza, czy brama jest otwarta, czy zamknięta. Bez niego aktor daje tylko impuls.
Czy wyjście stykowe może łączyć 230 V?
Nie. Wolno łączyć wyłącznie bardzo niskie napięcie bezpieczne (SELV), maks. 30 V / 1 A.
Uwaga: produkt w standardzie Schuko (typ F, stosowany m.in. w Niemczech). W Polsce standardem jest gniazdo typu E z bolcem uziemiającym. Przed zakupem sprawdź zgodność z wtyczkami i gniazdami w instalacji.
