Sterowanie włącz/wyłącz

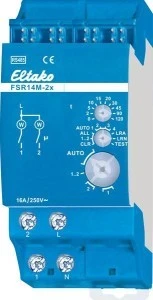

FSR14M-2x to dwukanałowy aktor łączeniowy serii 14 z pomiarem mocy czynnej każdego kanału. Zmierzoną moc chwilową przekazuje na magistralę RS485, np. do kontrolera lub komputera, a przez moduł antenowy FAM14 także do sieci radiowej.
Najważniejsze cechy
- osobny pomiar mocy czynnej na każdym kanale
- każdy kanał jako przekaźnik bistabilny (impulsowy) ES albo przekaźnik łączeniowy ER
- łączenie w przejściu przez zero – ochrona zestyków i lamp
- do 600 W lamp LED 230 V
- po zaniku napięcia stan zachowany, przy powrocie zdefiniowane wyłączenie
Dane techniczne
| Zestyki | 1+1 zwierny nie bezpotencjałowy 16 A / 250 V AC |
|---|
| Prąd łączny obu zestyków | maks. 16 A, zabezpieczenie na L maks. 16 A |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Obciążenie indukcyjne cos φ = 0,6 | suma obu zestyków maks. 1000 W |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,9 W |
|---|
| Pobór z zasilania magistrali 12 V DC | maks. 0,14 W |
|---|
| Szerokość | 2 moduły |
|---|
| Stopień ochrony | IP50 (obudowa) / IP20 (zaciski) |
|---|
Zastosowanie
Obwody, w których oprócz łączenia potrzebna jest bieżąca informacja o pobieranej mocy – dane trafiają do kontrolera lub zewnętrznego komputera w instalacji serii 14. Aktorem steruje się przyciskami radiowymi, czujnikami lub kontrolerem.
Pytania z montażu
Czy mogę obciążyć oba kanały po 16 A?
Nie. 16 A to suma prądu obu zestyków, a przewód L zabezpiecza się maksymalnie na 16 A.
Aktor nie reaguje zaraz po montażu – co sprawdzić?
Po instalacji, przed programowaniem przycisków radiowych, trzeba odczekać na krótką automatyczną synchronizację przekaźnika bistabilnego.
