Sterowanie roletami

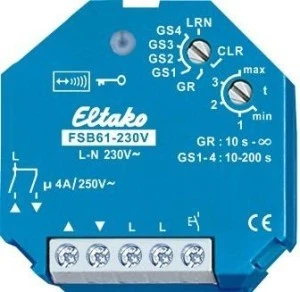

FSB61-230V to radiowy aktor do rolet i żaluzji bez przyłącza N, do montażu w puszce. Przeznaczony do miejsc, w których w puszce nie ma przewodu neutralnego – ale nie nadaje się do wszystkich silników, więc przed doborem trzeba to sprawdzić.
Najważniejsze cechy
- rodzaje pracy GS1–GS4 (sterowanie przyciskiem uniwersalnym lub kierunkowym, obracanie lameli) i GR – przekaźnik grupowy
- sceny zacienienia: do 4 zapamiętanych czasów jazdy „Dół”, z czujnikiem jasności zewnętrznej sceny 1, 2 i 4 wykonują się automatycznie
- zabezpieczenie przed zatrzaśnięciem: z FTK lub FFG7B przy otwartych drzwiach blokowane są centralna komenda „Dół” i scena „Dół”
- pozycjonowanie z kontrolera z dokładnymi czasami jazdy i synchronizacją w położeniach krańcowych
- radio szyfrowane, dwukierunkowe i funkcja repeatera do włączenia
Dane techniczne
| Zestyki | 1+1 zwierny nieseparowany 4 A / 250 V AC |
|---|
| Przyłącze N | brak |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Po zaniku zasilania | zdefiniowane wyłączenie |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
| Przekrój przewodu | maks. 4 mm², dwa przewody po 1,5 mm² |
|---|
Zastosowanie
Modernizacja sterowania roletami tam, gdzie w puszce przy łączniku rolety nie ma przewodu neutralnego. Jeśli przewód N jest dostępny, właściwym wyborem jest wersja FSB61NP-230V.
Pytania z montażu
Czy aktor zadziała z każdym silnikiem rolety?
Nie. Ze względu na brak przyłącza N aktor nie nadaje się do wszystkich silników – zgodność silnika trzeba sprawdzić przed montażem.
Jak ustawić czas dolnym przełącznikiem?
Dolny przełącznik ustawia opóźnienie przejścia w stan „Stop” w sekundach. Czas musi wystarczyć na przejazd rolety od krańca do krańca.
