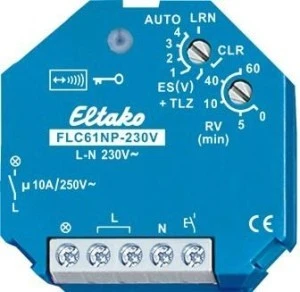

FLC61NP-230V to radiowy kontroler oświetlenia do montażu w puszce, z pięcioma gotowymi trybami automatyki ruchu i jasności wybieranymi jednym przełącznikiem. Do pracy automatycznej programuje się radiowe czujniki ruchu FBH, a do ręcznej – przyciski radiowe.
Najważniejsze cechy
- ES(V)+TLZ: zwykły przekaźnik bistabilny (impulsowy), z przyciskiem „Centralne ZAŁ” działa jak automat schodowy
- AUTO 1 i AUTO 2: półautomat – włączanie przyciskiem, wyłączanie przy braku ruchu (AUTO 2 także przy wystarczającej jasności)
- AUTO 3 i AUTO 4: pełny automat – włączanie czujnikiem FBH po spadku jasności poniżej progu, wyłączanie przy braku ruchu (AUTO 4 także przy wystarczającej jasności)
- opóźnienie wyłączenia RV 0–60 minut
- przycisk rodzajów pracy: AUTO, ZAŁ z priorytetem, WYŁ z priorytetem
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Opóźnienie wyłączenia | 0–60 minut |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Oświetlenie korytarzy, łazienek, pomieszczeń gospodarczych i garaży, gdzie światło ma się włączać lub wyłączać samo według ruchu i jasności. Wybór trybu AUTO sygnalizuje krótkie zapalenie i zgaszenie lampy.
Pytania z montażu
Czy wystarczy czujnik w pomieszczeniu do pomiaru jasności?
Przy lampach LED, energooszczędnych i świetlówkach – tak, wystarczy FBH w pomieszczeniu. Przy lampach żarowych i halogenowych w trybach AUTO 2 i AUTO 4 trzeba zaprogramować zewnętrzny czujnik jasności jako Master.
Mam kilka czujników ruchu – kiedy światło zgaśnie?
Dopiero gdy wszystkie zaprogramowane czujniki zgłoszą brak ruchu albo wystarczającą jasność.
Czy przycisk miejscowy może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne.
