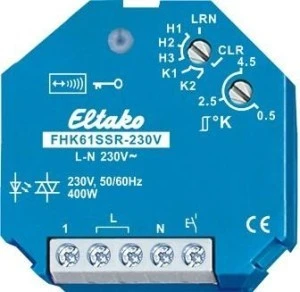

FHK61SSR-230V to bezgłośny radiowy aktor grzania i chłodzenia z wyjściem półprzewodnikowym SSR, do montażu w puszce. Nie ma przekaźnika mechanicznego, więc nie słychać łączenia.
Najważniejsze cechy
- wyjście półprzewodnikowe (optotriak) nieseparowane, 400 W
- tryby: H1 – grzanie PWM 4 min (siłowniki termoelektryczne), H2 – grzanie PWM 15 min (siłowniki silnikowe), H3 – grzanie dwupołożeniowe, K1 – chłodzenie PWM 15 min, K2 – chłodzenie dwupołożeniowe
- histereza 0,5–4,5° co 0,5°, ochrona przeciwzamrożeniowa 8 °C
- wejście sterujące 230 V może pracować jako wejście zgłoszeniowe
- możliwość sterowania wartością nastawczą PWM z kontrolera
Dane techniczne
| Wyjście | SSR (optotriak), nieseparowane, 400 W |
|---|
| Obciążenie mniejsze niż 1 W | wymaga równoległego elementu GLE |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Wejście sterujące | 230 V, wejście zgłoszeniowe |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Sterowanie siłownikami zaworów w pomieszczeniach, w których odgłos przekaźnika przeszkadza: w sypialniach, pokojach dziecięcych, pokojach hotelowych. Regulacja według radiowych regulatorów i czujników temperatury, z kontaktami okiennymi i czujkami ruchu, jak w pozostałych aktorach tej rodziny.
Pytania z montażu
Przełącznik trybu przestał działać – dlaczego?
Jeśli do aktora zaprogramowano telegram danych PWM, funkcja wybrana przełącznikiem zostaje wyłączona i aktor wykonuje już tylko komendy PWM.
Do czego służy wejście sterujące 230 V?
Pracuje jako wejście zgłoszeniowe: gdy jest na nim 230 V, wyjście SSR jest wyłączone, a każda zmiana stanu wejścia jest wysyłana od razu i cyklicznie co 15 minut jako telegram przycisku.
Siłownik ma bardzo mały pobór – co zrobić?
Przy obciążeniu mniejszym niż 1 W trzeba równolegle podłączyć element GLE.
