Sterowanie oświetleniem

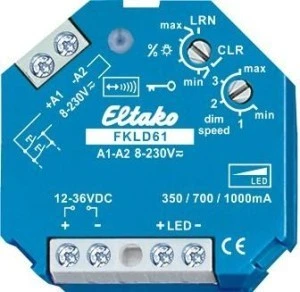

FKLD61 to radiowy ściemniacz LED ze źródłem prądu stałego, do montażu w puszce. Zasila i ściemnia moduły LED wymagające określonego prądu – 350, 700 albo 1000 mA, ustawianego zworą na płytce.
Najważniejsze cechy
- prąd wyjściowy 350 mA (bez zwory), 700 mA (piny 2–3, fabrycznie) albo 1000 mA (piny 1–2)
- moc całkowita do 30 W
- wejście sterujące 8–230 V UC, galwanicznie oddzielone od zasilania i napięcia łączeniowego
- sceny świetlne z kontrolera albo zapisane w aktorze – do 4 wartości jasności na przycisk scen
- układ zasypiania do 60 minut, pamięć jasności
- można zaprogramować jeden czujnik ruchu FBH albo jeden czujnik jasności FAH
Dane techniczne
| Prąd wyjściowy | 350 / 700 / 1000 mA |
|---|
| Moc wyjściowa | maks. 30 W |
|---|
| Napięcie wejściowe | 12–36 V DC, co najmniej 6 V powyżej sumy napięć LED |
|---|
| Napięcie sterujące | 8–230 V UC, galwanicznie oddzielone |
|---|
| Element łączący | tranzystor Power MOSFET |
|---|
| Długość przewodu do LED | maks. 2 m |
|---|
| Przewód sterujący | maks. 0,3 µF (ok. 1000 m) |
|---|
| Strata w czuwaniu | 0,3 W |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
Zastosowanie
Moduły i oprawy LED zasilane stałym prądem 350, 700 lub 1000 mA, sterowane przyciskami radiowymi, kontrolerem albo przewodowo przez wejście 8–230 V UC. Do ściemniacza potrzebny jest zasilacz DC odporny na impulsy, który dostarczy wymagane napięcie i prąd.
Pytania z montażu
Jakie napięcie zasilacza dobrać?
Od 12 do 36 V DC, ale zawsze co najmniej 6 V wyżej niż suma napięć LED na wyjściu – inaczej regulacja prądu nie działa. Iloczyn prądu i napięcia wyjściowego nie może przekroczyć 30 W.
Jak daleko od ściemniacza mogą być oprawy LED?
Przewód po stronie wyjściowej może mieć najwyżej 2 m.
