Sterowanie oświetleniem

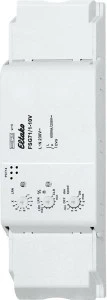

FSG71/1-10V to radiowy sterownik ściemniania do stateczników elektronicznych i konwerterów LED z wejściem 1–10 V. Montuje się go w przewodzie sieciowym 230 V, np. w suficie podwieszanym lub oprawie. Łączy zasilanie statecznika i ustawia jego jasność sygnałem 1–10 V.
Najważniejsze cechy
- wyjście sterujące 1–10 V, 40 mA
- zasilanie statecznika łączone przekaźnikiem bistabilnym – bez strat na cewce i nagrzewania
- łączenie w przejściu przez zero
- budzik świetlny (rozjaśnianie 30 min) i układ zasypiania (30 min)
- steruje też konwerterami LED z pasywnym 1–10 V bez napięcia pomocniczego do 0,6 mA
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 600 VA |
|---|
| Wyjście sterujące | 1–10 V, 40 mA |
|---|
| Strata w czuwaniu | 1 W |
|---|
| Obudowa | 166 × 46 × 31 mm, z odciążeniem kabla |
|---|
| Konfiguracja rozszerzona | PCT14 przez DAT71 |
|---|
| Temperatura pracy | −20…+50 °C |
|---|
Zastosowanie
Ściemnianie opraw ze statecznikami 1–10 V, sterowane przyciskami radiowymi bez nowych przewodów sterujących. Aparat mieści się w suficie podwieszanym przy oprawach.
Pytania z montażu
Po montażu aktor nie reaguje na przycisk – dlaczego?
Po instalacji trzeba odczekać na automatyczną synchronizację, dopiero potem programować przyciski.
