Sterowanie włącz/wyłącz

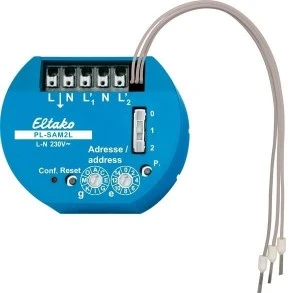

PL-SAM2L to dwukanałowy aktor rozproszony systemu Powerline z dwoma wejściami czujnikowymi, montowany w puszce podtynkowej. Steruje dwoma obwodami z lokalnych łączników bezpotencjałowych i z komend przesyłanych po przewodach 230 V.
Najważniejsze cechy
- dwa kanały w jednym aparacie
- pozycja 0: wejścia jako przyciski (przekaźnik bistabilny), pozycja 1: wejścia jak zestyki zwierne (przekaźnik łączeniowy), pozycja 2: wejścia jak zestyki rozwierne
- pozycja 3 (rozwierny odwrócony) – tylko z programu SIENNA Professional
- wejścia z wewnętrznym małym napięciem, podłączane trzema linkami z tulejkami
- adres ustawiany dwoma przełącznikami obrotowymi: grupa A–P, element 0–15
Dane techniczne
| Zestyki | 1+1 zwierny nieseparowany 5 A / 250 V AC |
|---|
| Lampy żarowe i halogenowe 230 V | do 1000 W |
|---|
| Obciążenie indukcyjne cos φ = 0,6 | 650 W, suma obu styków maks. 1000 W |
|---|
| Świetlówki, układ DUO lub nieskompensowany | 500 VA |
|---|
| Świetlówki ze statecznikiem elektronicznym | 250 VA |
|---|
| Wejścia czujnikowe | 2, wewnętrzne małe napięcie |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Montaż | puszka 58 mm, zaciski wtykowe 0,2–1,5 mm² |
|---|
| Ochrona / temperatura | IP30 / IP20, −20…+50 °C |
|---|
Zastosowanie
Dwa obwody oświetlenia sterowane w miejscu montażu aktora z bezpotencjałowych przycisków albo łączników, a dodatkowo z innych punktów budynku przez sieć Powerline. Do lokalnego łącznika na 230 V przeznaczony jest jednokanałowy PL-SAM1L.
Pytania z montażu
Czy na wejścia można podać 230 V?
Nie. Na wejściach jest wewnętrzne małe napięcie – stosuje się wyłącznie bezpotencjałowe elementy łączeniowe.
Jakie obciążenie indukcyjne przyjmą oba kanały razem?
Przy cos φ = 0,6 suma obu styków to maks. 1000 W.
