Automaty schodowe

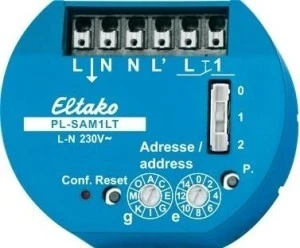

PL-SAM1LT to aktor automatu schodowego systemu Powerline z wejściem czujnikowym 230 V, montowany w puszce podtynkowej. Po nastawionym czasie wyłącza siebie i przypisane do niego aktory, np. oświetlenie klatki schodowej lub pompę cyrkulacyjną.
Najważniejsze cechy
- opóźnienie wyłączenia od 1 do 120 minut
- ustawiane ostrzeżenie przed wyłączeniem
- wejście czujnikowe 230 V z doładowaniem czasu
- pozycja 2 przełącznika konfiguracyjnego: przełącznik schodowy interpretowany jak przycisk
- prawy przełącznik obrotowy ustawia czas opóźnienia wyłączenia, a nie adres elementu
Dane techniczne
| Funkcja | automat schodowy, opóźnienie wyłączenia 1–120 min |
|---|
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy żarowe i halogenowe 230 V | do 2000 W |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Obciążenie indukcyjne cos φ = 0,6 | 650 W |
|---|
| Wejście czujnikowe | 230 V, prąd sterujący 0,4 mA |
|---|
| Przewód sterujący | maks. 3 nF (ok. 10 m) |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Montaż | puszka 58 mm, zaciski wtykowe 0,2–1,5 mm² |
|---|
| Ochrona / temperatura | IP30 / IP20, −20…+50 °C |
|---|
Zastosowanie
Opóźnione wyłączanie odbiorników: oświetlenie klatek schodowych albo pompa cyrkulacyjna. Aparat odmierza czas także dla aktorów przypisanych do niego w sieci Powerline, więc wszystkie przypisane obwody wyłączają się razem z nim.
Pytania z montażu
Prawy przełącznik obrotowy nie zmienia adresu – czy to usterka?
Nie. W tym aparacie prawy przełącznik ustawia czas opóźnienia wyłączenia, a nie adres elementu.
Jak włączyć ostrzeżenie przed wyłączeniem?
Pozycja 1 przełącznika konfiguracyjnego: działanie jak w pozycji 0 (przycisk z doładowaniem), z ostrzeżeniem przed wyłączeniem.
