Sterowanie oświetleniem

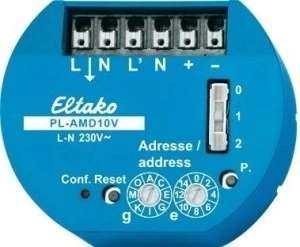

PL-AMD10V to aktor ściemniający systemu Powerline do stateczników elektronicznych z interfejsem 1–10 V, montowany w puszce podtynkowej. Łączy i ściemnia oświetlenie na podstawie komend przesyłanych po przewodach 230 V z wejść czujnikowych Powerline.
Najważniejsze cechy
- łączenie i ściemnianie przez interfejs 1–10 V
- odbiornik prądu sterującego maks. 30 mA dla aktywnych i pasywnych stateczników elektronicznych
- bez własnego wejścia przyciskowego – sterowanie z wejścia czujnikowego Powerline, np. PL-SM1L lub PL-SM8
- adres ustawiany dwoma przełącznikami obrotowymi: grupa A–P i element 0–15
- jasność minimalna i maksymalna ustawiana w programie SIENNA Professional
Dane techniczne
| Zestyk | 1 zwierny nieseparowany, 600 VA |
|---|
| Materiał styku / przerwa | AgSnO₂ / 0,5 mm |
|---|
| Odbiornik prądu sterującego | maks. 30 mA |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Montaż | puszka 58 mm, głębokość 25 mm |
|---|
| Przyłącze | zaciski wtykowe 0,2–1,5 mm² |
|---|
| Stopień ochrony | IP30 obudowa / IP20 zaciski |
|---|
| Temperatura pracy | −20…+50 °C |
|---|
Zastosowanie
Ściemnianie opraw ze statecznikami elektronicznymi 1–10 V, np. świetlówek lub halogenów niskonapięciowych, gdy przycisk sterujący jest w innym miejscu niż oprawa. Komendę wysyła wejście czujnikowe Powerline zamontowane za istniejącym łącznikiem, a sygnał biegnie po przewodach zasilających.
Pytania z montażu
Czym steruje się tym aktorem?
Wejściem czujnikowym Powerline, np. PL-SM1L albo PL-SM8 – aktor nie ma własnego wejścia.
Jak zmienić jasność minimalną?
Wyłącznie w programie SIENNA Professional. Przełącznik suwakowy w tym aparacie nie ma żadnej funkcji.
