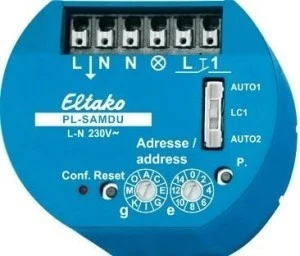

PL-SAMDU to uniwersalny aktor ściemniający systemu Powerline z wejściem czujnikowym 230 V, montowany w puszce podtynkowej. Automatycznie rozpoznaje rodzaj lampy, nie wymaga obciążenia minimalnego i ma osobną pozycję do lamp LED, które na ustawieniu automatycznym nie ściemniają się dostatecznie.
Najważniejsze cechy
- AUTO1: ściemnianie wszystkich rodzajów lamp do 300 W; AUTO2: jak AUTO1, z podwyższoną jasnością minimalną
- LC1: pozycja dla lamp LED do 150 W, bez transformatorów indukcyjnych
- miękki start i zatrzymanie, pamięć jasności, zapamiętanie stanu i jasności po zaniku zasilania
- krótkie naciśnięcie załącza i wyłącza, przytrzymanie ściemnia, przerwanie zmienia kierunek
- elektroniczne zabezpieczenie przeciążeniowe i wyłączenie nadtemperaturowe
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| Moc | do 300 W, zależnie od warunków wentylacji |
|---|
| Lampy LED 230 V | do 300 W (LC1: do 150 W) |
|---|
| Obciążenie indukcyjne | do 300 W, maks. 2 transformatory tego samego typu |
|---|
| Obciążenie minimalne | niewymagane |
|---|
| Wejście czujnikowe | 230 V, prąd sterujący 0,4 mA, przewód maks. 3 nF (ok. 10 m) |
|---|
| Strata w czuwaniu | 0,6 W |
|---|
| Montaż | puszka 58 mm, głębokość 40 mm, zaciski wtykowe 0,2–1,5 mm² |
|---|
| Ochrona / temperatura | IP30 / IP20, −20…+50 °C |
|---|
Zastosowanie
Ściemnianie lamp żarowych, halogenowych 230 V, ściemnialnych lamp LED 230 V i świetlówek kompaktowych oraz halogenów z transformatorami elektronicznymi. Aktor obsługuje lokalny przycisk w tym samym miejscu, a jasnością można sterować także z innych punktów przez sieć Powerline. Jasność minimalną i maksymalną zmienia się w programie SIENNA Professional.
Pytania z montażu
Lampy LED nie ściemniają się dostatecznie – co zrobić?
Przełączyć na pozycję LC1. Moc maksymalna spada wtedy do 150 W i nie wolno stosować transformatorów indukcyjnych (nawijanych).
Czy mogę mieszać różne obciążenia?
Obciążeń indukcyjnych (transformatory nawijane) i pojemnościowych (transformatory elektroniczne, LED) nie wolno mieszać. Lampy żarowe i halogenowe 230 V można domieszać dowolnie.
Jaka puszka jest potrzebna?
Aparat ma 40 mm głębokości – przed montażem warto sprawdzić głębokość puszki 58 mm.
