Sterowanie oświetleniem

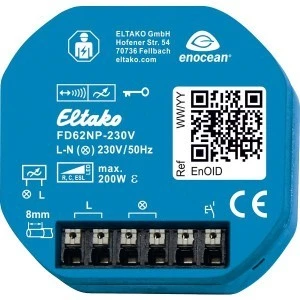

FD62NP-230V to radiowy ściemniacz uniwersalny do montażu w puszce, który pracuje bez przewodu N. Jest rozwiązaniem dla puszek, w których za przyciskiem jest tylko przewód fazowy – typowo w starszych instalacjach. Wymaga obciążenia minimalnego, co trzeba sprawdzić przy doborze lamp.
Najważniejsze cechy
- podłączenie bez przewodu neutralnego
- tranzystor Power MOSFET, łączenie w przejściu przez zero z miękkim startem i zatrzymaniem
- pamięć jasności, funkcje pokoju dziecięcego i zasypiania
- automatyczne zabezpieczenie przeciążeniowe i nadtemperaturowe
- sterowanie przyciskami radiowymi i przyciskiem 230 V zamontowanym przed ściemniaczem
Dane techniczne
| Element łączący | tranzystor Power MOSFET |
|---|
| LED 230 V | do 200 W (odcinanie zstępujące) lub do 40 W (odcinanie wstępujące) |
|---|
| Żarowe i halogenowe 230 V | do 200 W |
|---|
| Obciążenie minimalne | 20 W (zstępujące) / 8 W (wstępujące) |
|---|
| Przewód N | niewymagany |
|---|
| Strata w czuwaniu | 0,6 W |
|---|
| Po zaniku zasilania | zdefiniowane wyłączenie |
|---|
| Wymiary | 49 × 51 × 20 mm |
|---|
| Zaciski | wtykowe 0,2–2,5 mm² |
|---|
Zastosowanie
Ściemnianie oświetlenia przy modernizacji mieszkań w starym budownictwie, gdzie w puszce brakuje przewodu neutralnego. Gdy przewód N jest dostępny, lepiej zastosować FD62NPN-230V – ma większą moc i nie wymaga obciążenia minimalnego.
Pytania z montażu
Czy ściemnię jedną żarówkę LED?
Tylko jeśli oświetlenie osiągnie obciążenie minimalne: 20 W przy odcinaniu zstępującym lub 8 W przy wstępującym.
Czy mogę podłączyć transformator do halogenów?
Nie, transformatory indukcyjne (nawijane) są niedopuszczalne.
Czy przycisk ścienny może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne – trzeba je wymienić albo usunąć z nich lampkę.
