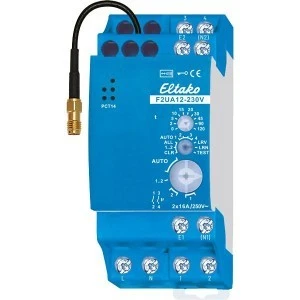

F2UA12-230V to dwukanałowy aktor radiowy na szynę DIN z dwoma niezależnymi stykami zwiernymi po 16 A. Każdy kanał można sterować przyciskami i czujnikami radiowymi albo zwykłym przyciskiem 230 V podłączonym do wejść E1/E2. Pracuje samodzielnie – nie potrzebuje magistrali, modułu antenowego ani kontrolera.
Najważniejsze cechy
- 2 niezależne kanały, styki bezpotencjałowe 16 A / 250 V AC
- wejścia E1/E2 na przyciski 230 V, równolegle ze sterowaniem radiowym
- opcjonalna technologia Duplex: łączenie w przejściu przez zero zmniejsza zużycie styków
- funkcja TEST – zamknięcie styków bez nadajnika, do sprawdzenia instalacji
- do 4 scen świetlnych, sterowanie centralne z priorytetem i bez
- współpraca z czujnikami ruchu i jasności, kontaktami okiennymi, czujnikami klamki, dymu i wody
Dane techniczne
| Zestyki | 2 × 1 zwierny bezpotencjałowy 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 400 W na kanał |
|---|
| Lampy żarowe | do 2000 W na kanał |
|---|
| Zasilanie | 230 V AC, 50–60 Hz |
|---|
| Strata w czuwaniu | ok. 0,9 W |
|---|
| Radio | EnOcean 868,3 MHz, maks. 10 mW, gniazdo antenowe SMA |
|---|
| Miejsca pamięci | 120 |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm, szyna TH35 |
|---|
| Temperatura pracy | −20…+50 °C |
|---|
Zastosowanie
Rozdzielnica w domu lub mieszkaniu, gdzie dwa obwody oświetlenia mają być sterowane zarówno istniejącymi przyciskami 230 V, jak i przyciskami radiowymi. Przy modernizacji nie trzeba wymieniać przewodowych przycisków. Po integracji z kompatybilnym kontrolerem aktorem można sterować z aplikacji. Funkcje rozszerzone, np. zachowanie po powrocie napięcia osobno dla każdego kanału, ustawia się w PCT14 przez adapter danych DAT71.
Pytania z montażu
Czy mogę zostawić podświetlane przyciski na E1/E2?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne – trzeba je wymienić albo usunąć podświetlenie.
Zaprogramowałem czujnik, a aktor nie reaguje – co sprawdzić?
Po programowaniu przełączniki muszą wrócić do trybu pracy: środkowy i dolny na AUTO, górny na żądany czas albo pracę ciągłą.
Na co uważać przy programowaniu na budowie?
W tym czasie nie należy uruchamiać innych czujników w pobliżu – aktor zapisze kolejny odebrany sygnał radiowy.
