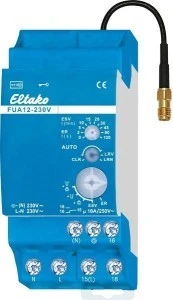

FUA12-230V to radiowy aktor uniwersalny na szynę DIN, który łączy w jednej obudowie odbiornik radiowy z anteną i przekaźnik bistabilny z bezpotencjałowym stykiem przełącznym. Pracuje samodzielnie, bez magistrali, a do wejścia można dodatkowo podłączyć zwykły przycisk 230 V.
Najważniejsze cechy
- funkcje: ER (przekaźnik łączeniowy), ES, ESV z opóźnieniem wyłączenia 2–120 min, światło stałe, ostrzeżenie przed wyłączeniem
- technologia Duplex (DX): łączenie w przejściu przez zero
- radio szyfrowane i dwukierunkowe
- antena wymienna na FA250, FA200 lub FAG55E
- współpraca z FTK/FFG7B, czujnikiem jasności FAH i czujnikami ruchu FBH
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,9 W (+0,1 W w trybie DX) |
|---|
| Prąd sterowania | 0,4 mA |
|---|
| Długość przewodu sterującego | maks. 0,3 µF (ok. 1000 m) |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm, szyna TH35 |
|---|
Zastosowanie
Rozdzielnica, w której jeden obwód ma być sterowany radiowo bez modułu antenowego i magistrali. Z kontaktami okiennymi steruje okapem (styk zwiera przy otwartym oknie) albo klimatyzacją (styk zwiera, gdy wszystkie okna są zamknięte); z FAH działa jako wyłącznik zmierzchowy.
Pytania z montażu
Czy przy przycisku 230 V trzeba podłączyć N?
Tak. Przy sterowaniu miejscowym przyciskiem 230 V trzeba też podłączyć N do zacisku (N).
Czy przycisk może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne.
Jak działa ostrzeżenie przed wyłączeniem?
30 s przed upływem czasu aktor trzykrotnie ostrzega o wyłączeniu; w tym czasie można doładować czas przyciskiem.
