Automaty schodowe

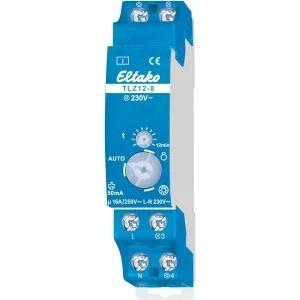

TLZ12-8 to najprostszy elektroniczny automat schodowy na szynę DIN, z bezgłośnym odmierzaniem czasu. Sam rozpoznaje układ 3- lub 4-przewodowy i pozwala doładować czas w trakcie odliczania. Nie ma ostrzeżenia przed wyłączeniem ani łączenia w przejściu przez zero.
Najważniejsze cechy
- czas świecenia ok. 0,2–12 min
- automatyczne rozpoznawanie układu 3- lub 4-przewodowego (z oświetleniem poddasza)
- doładowanie czasu kolejnym naciśnięciem przycisku w trakcie odliczania
- własny łącznik światła stałego
- podwójne zaciski dla przycisku i lampy – przyłączenie u góry i u dołu albo tylko u dołu
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 16 A / 250 V AC |
|---|
| Lampy LED 230 V i ESL | do 100 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Sterowanie, zasilanie, napięcie łączeniowe | 230 V |
|---|
| Czas świecenia | ok. 0,2–12 min |
|---|
| Długość przewodu sterowniczego | do 200 m przy 230 V AC |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 50 mA, zależnie od napięcia zapłonu neonówek |
|---|
| Strata w czuwaniu | 0,7 W |
|---|
| Szerokość | 1 moduł |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura w miejscu montażu | −20…+50 °C |
|---|
Zastosowanie
Oświetlenie klatek schodowych i korytarzy z lampami żarowymi lub z niewielkim obciążeniem LED, np. przy wymianie starego automatu w istniejącej instalacji. Przy większej liczbie lamp LED albo gdy potrzebne jest ostrzeżenie przed wyłączeniem, właściwym typem jest TLZ12-8plus.
Pytania z montażu
Ile lamp LED mogę podłączyć?
Łącznie do 100 W lamp LED 230 V lub ESL. Przy bardzo małych lampach (np. LED 2 W) liczba lamp może być dodatkowo ograniczona, zależnie od elektroniki lampy.
Czy można przedłużyć czas kilkoma krótkimi naciśnięciami?
Nie. Ten typ pozwala tylko doładować czas, czyli zrestartować odliczanie kolejnym naciśnięciem.
