Automaty schodowe

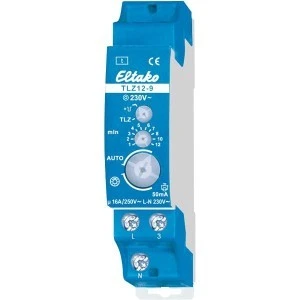

TLZ12-9 to automat schodowy na szynę DIN do doposażania istniejących instalacji pracujących w układzie 3-przewodowym z oświetleniem poddasza. Odmierza czas elektronicznie i bezgłośnie, ma załączane opcjonalnie ostrzeżenie przed wyłączeniem oraz własny łącznik światła stałego.
Najważniejsze cechy
- obsługuje wyłącznie układ 3-przewodowy z oświetleniem poddasza
- czas świecenia 1–12 min, dokładna nastawa na skali minutowej
- ostrzeżenie przed wyłączeniem załączane opcjonalnie
- łączenie w przejściu przez zero, przekaźnik bistabilny
- bez doładowania czasu w trakcie odliczania
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| ESL | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2300 W |
|---|
| Sterowanie, zasilanie, napięcie łączeniowe | 230 V |
|---|
| Czas świecenia | 1–12 min |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 50 mA, zależnie od napięcia zapłonu neonówek |
|---|
| Strata w czuwaniu | 0,7 W |
|---|
| Szerokość | 1 moduł |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Temperatura w miejscu montażu | −20…+50 °C |
|---|
Zastosowanie
Wymiana automatu schodowego w starszym budynku, w którym istniejący układ połączeń z oświetleniem poddasza narzuca pracę 3-przewodową. Do nowych instalacji przeznaczone są typy z automatycznym rozpoznawaniem układu i doładowaniem czasu, np. TLZ12-8plus lub TLZ12D-plus.
Pytania z montażu
Czy TLZ12-9 nadaje się do nowej instalacji?
Nie. Obsługuje tylko układ 3-przewodowy z oświetleniem poddasza i nie pozwala doładować czasu w trakcie odliczania, dlatego służy do wymiany w istniejących instalacjach.
Czy od razu po montażu podłączyć lampy?
Lepiej odczekać na krótką automatyczną synchronizację przekaźnika bistabilnego, zanim odbiornik zostanie podłączony do sieci.
