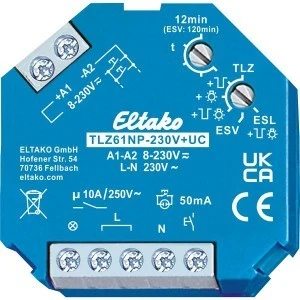

TLZ61NP-230V+UC to automat schodowy do puszki instalacyjnej z dwoma wejściami sterowniczymi: na 230 V oraz na galwanicznie oddzielone napięcie uniwersalne 8–230 V UC. Przydaje się przy modernizacji, gdy nie wiadomo z góry, jakim napięciem będą sterowane przyciski.
Najważniejsze cechy
- wejście 230 V i dodatkowe wejście 8–230 V UC, galwanicznie oddzielone
- ostrzeżenie przed wyłączeniem i światło stałe z przycisku do włączenia
- czas świecenia 1–12 min, funkcja ESV do 120 min
- sam rozpoznaje układ 3- lub 4-przewodowy, czas można doładować w trakcie odliczania
- przekaźnik bistabilny – brak strat w cewce w stanie załączonym
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC, łączenie w przejściu przez zero |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| ESL | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Napięcie sterownicze | 230 V oraz 8–230 V UC |
|---|
| Długość przewodu sterowniczego | do 200 m przy 230 V AC; do 1000 m na wejściu A1-A2 |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 50 mA, zależnie od napięcia zapłonu neonówek |
|---|
| Strata w czuwaniu | 0,7 W |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Przekrój przewodu | jedna żyła do 4 mm², dwie żyły po 1,5 mm² |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
Zastosowanie
Modernizacja oświetlenia klatek schodowych i korytarzy, w których przyciski pracują na napięciu bezpiecznym albo stara instalacja nie jest w pełni rozpoznana – automat montuje się w puszce, a wejście UC przyjmuje napięcia od 8 V do 230 V. Wersja sterowana wyłącznie 230 V to TLZ61NP-230V.
Pytania z montażu
Czy od razu po montażu podłączyć lampy?
Lepiej odczekać na krótką automatyczną synchronizację przekaźnika bistabilnego, zanim odbiornik zostanie podłączony do sieci.
Ostrzeżenie przed wyłączeniem nie działa przy świetlówkach energooszczędnych. Dlaczego?
Przy świetlówkach ESL ostrzeżenie i światło stałe trzeba ustawić po prawej, oznaczonej stronie przełącznika obrotowego.
