Automaty schodowe

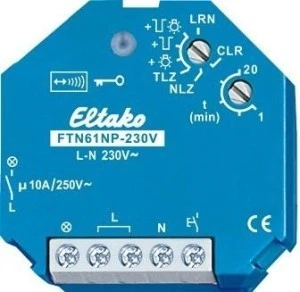

FTN61NP-230V to radiowy automat schodowy i wyłącznik z opóźnieniem wybiegu do montażu w puszce. Jako jedyny aktor serii 61 dopuszcza prąd podświetlenia przycisków (neonówek) do 5 mA, więc współpracuje z podświetlanymi przyciskami na klatce schodowej.
Najważniejsze cechy
- funkcje NLZ (wyłącznik z opóźnieniem wybiegu) i TLZ (automat schodowy)
- opcjonalnie światło stałe i ostrzeżenie przed wyłączeniem – miganie 3 razy ok. 30 s przed końcem
- opóźnienie wyłączenia 1–20 minut
- przekaźnik bistabilny łączący w przejściu przez zero, bez strat na cewce
- mignięcie diody przy obracaniu przełącznika sygnalizuje nowy zakres nastawy
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 400 W |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 5 mA, zależnie od napięcia zapłonu |
|---|
| Opóźnienie wyłączenia | 1–20 minut |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,8 W |
|---|
| Wymiary | 45 × 45 × 33 mm, montaż w głębokiej puszce |
|---|
| Stopień ochrony obudowa / zaciski | IP30 / IP20 |
|---|
| Temperatura w miejscu montażu | od −20 °C do +50 °C |
|---|
Zastosowanie
Oświetlenie klatek schodowych i korytarzy w budynkach mieszkalnych, sterowane przyciskami radiowymi i istniejącymi podświetlanymi przyciskami 230 V. Z czujnikiem ruchu FBH światło może włączać się samo przy wykryciu ruchu.
Pytania z montażu
Jak włączyć światło na dłużej?
Naciśnięcie dłuższe niż 1 s włącza światło stałe. Gaśnie ono samo po 60 minutach albo po naciśnięciu dłuższym niż 2 s.
Co się dzieje po zaniku zasilania?
Jeśli odliczanie czasu nie było zakończone, oświetlenie zostaje ponownie załączone.
Dlaczego z czujnikiem FBH światło świeci dłużej niż nastawiłem?
Nastawione opóźnienie wydłuża się o zaprogramowany na stałe w czujniku FBH czas 1 minuty.
