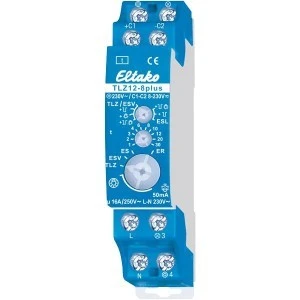

TLZ12-8plus to elektroniczny automat schodowy na szynę DIN przystosowany do oświetlenia LED do 600 W. Czas świecenia ustawia się dokładnie w zakresie 1–30 minut na skali minutowej. Ma ostrzeżenie przed wyłączeniem, światło stałe z przycisku, a przełącznikiem funkcji można go zmienić w przekaźnik bistabilny (impulsowy) ES/ESV lub łączeniowy ER.
Najważniejsze cechy
- ostrzeżenie przed wyłączeniem: ok. 30 s przed końcem czasu światło miga 3 razy w coraz krótszych odstępach
- światło stałe z przycisku: naciśnięcie dłuższe niż 1 s, wyłączenie po 60 min lub naciśnięciem dłuższym niż 2 s
- funkcje TLZ, ESV, ES i ER w jednym aparacie
- przedłużenie czasu do trzech razy krótkim naciśnięciem w pierwszej sekundzie po załączeniu, doładowanie w trakcie odliczania
- automatyczne rozpoznawanie układu 3- lub 4-przewodowego, podwójne zaciski
- łączenie w przejściu przez zero, przekaźnik bistabilny
Dane techniczne
| Zestyk | 1 zwierny nieseparowany 16 A / 250 V AC |
|---|
| Lampy LED 230 V | do 600 W |
|---|
| Świetlówki kompaktowe i ESL | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2300 W |
|---|
| Napięcie sterownicze | 230 V i/lub 8–230 V UC (galwanicznie oddzielone) |
|---|
| Czas świecenia | 1–30 min |
|---|
| Długość przewodu sterowniczego | do 200 m przy 230 V AC; do 3000 m na wejściu C1/C2 |
|---|
| Prąd podświetlenia przycisków (neonówek) | do 50 mA, zależnie od napięcia zapłonu neonówek |
|---|
| Strata w czuwaniu | 0,7 W |
|---|
| Szerokość | 1 moduł |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
Zastosowanie
Klatki schodowe, korytarze, ganki i przedsionki wind w budynkach wielorodzinnych, gdzie nagła ciemność na schodach jest niebezpieczna – ostrzeżenie daje czas na zejście. Wejście 8–230 V UC pozwala sterować z długich linii przyciskowych w dużych obiektach. W funkcji ES lub ER aparat może też pracować jako zwykły przekaźnik do innego obwodu oświetlenia.
Pytania z montażu
Ostrzeżenie przed wyłączeniem nie działa przy świetlówkach energooszczędnych. Dlaczego?
Przy świetlówkach ESL ostrzeżenie i światło stałe trzeba ustawić po prawej, oznaczonej stronie przełącznika obrotowego (optymalizacja ESL).
Co się stanie po zaniku zasilania?
W funkcji TLZ oświetlenie zostanie ponownie załączone, jeśli odliczanie nie było zakończone.
Czy od razu po montażu podłączyć lampy?
Lepiej odczekać na krótką automatyczną synchronizację przekaźnika bistabilnego, zanim odbiornik zostanie podłączony do sieci.
