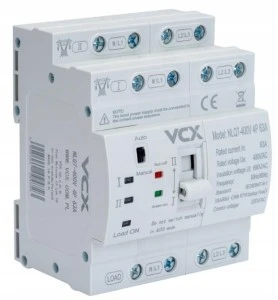

Automatyczny przełącznik zasilania NLQ7 400V 4P 63A określany też jako przełącznik sieć-agregat to ATS klasy PC, przeznaczony do automatycznego przełączania pomiędzy dwoma niezależnymi źródłami zasilania, np. siecią energetyczną i agregatem prądotwórczym, UPS-em lub innym źródłem rezerwowym.
Dane techniczne:
- Znamionowy prąd pracy (In): 63 A
- Znamionowe napięcie pracy (Ue): 400 V AC
- Znamionowe napięcie izolacji (Ui): 690 V AC
- Częstotliwość znamionowa: 50/60 Hz
- Liczba biegunów: 4P
- Klasa urządzenia: PC
- Konstrukcja: Dwupozycyjna (zasilanie A / zasilanie B)
- Kategoria użytkowania: AC-31B
- Znamionowe napięcie udarowe (Uimp): 8 kV
- Znamionowy prąd zwarciowy: 10 kA (50 kA z bezpiecznikiem RT16)
- Czas przełączenia: ≤30 ms
- Tryb pracy: Automatyczny / manualny
- Trwałość mechaniczna: ≥6000 cykli
- Trwałość elektryczna: ≥1500 cykli
- Stopień ochrony obudowy: IP30
- Kategoria przepięciowa: III (obwód główny), II (obwód sterowania)
- Wysokość instalacji: do 2000 m n.p.m.
- Temperatura pracy: −5°C do +40°C
- Temperatura przechowywania: −25°C do +55°C
- Średnia temperatura w ciągu 24 h: ≤ +35°C
- Poziom zanieczyszczenia środowiska: 3
- Wilgotność względna: ≤ 50% przy +40°C (wyższa przy niższej temperaturze)
- Sposób montażu: szyna DIN
Najważniejsze cechy:
- ATS klasy PC do rzadkich przełączeń
- instalacje 3-fazowe 400 V AC
- prąd znamionowy 63 A
- szybkie przełączanie ≤30 ms
- wykrywanie zaniku fazy oraz zbyt niskiego / wysokiego napięcia
- tryb AUTO / MANUAL
- montaż na szynie DIN 35 mm
- 4P – przełączanie torów fazowych i neutralnego
- stopień ochrony IP30
Przełącznik posiada konstrukcję 4-polową (4P), przeznaczoną do instalacji trójfazowych 400 V AC, i umożliwia pracę w trybie automatycznym lub manualnym. Dzięki klasie użytkowej PC urządzenie umożliwia przełączanie pod obciążeniem.
