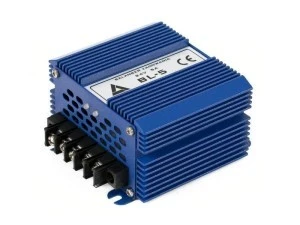

Balanser akumulatorów AZO Digital BL-5 do banku 24 V
BL-5 to balanser ładowania, nazywany również wyrównywaczem napięć, przeznaczony do dwóch akumulatorów 12 V połączonych szeregowo w bank 24 V. Urządzenie niezależnie mierzy napięcie obu akumulatorów, wyznacza punkt środkowy szeregu i przenosi energię z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Wyrównywanie napięć ogranicza ryzyko przeładowania prowadzącego do nadmiernego gazowania oraz nierównomiernego rozładowania, które może powodować zasiarczenie. Oba zjawiska mogą skutkować trwałym uszkodzeniem akumulatorów.
Najważniejsze cechy BL-5
- Maksymalny prąd balansujący 5 A – umożliwia transfer energii pomiędzy akumulatorami różniącymi się napięciem.
- Zalecana pojemność akumulatorów 20–100 Ah – określa właściwy zakres doboru tego modelu.
- Zasilanie 15–30 V i zakres balansowania 18–30 V – parametry należy porównać z napięciami występującymi w planowanym układzie.
- Sprawność 92%, pobór prądu bez obciążenia 13 mA oraz zakłócenia na wejściu i wyjściu poniżej 50 mV.
- Pasywne chłodzenie i aluminiowa obudowa – konstrukcja nie wykorzystuje wentylatora.
- Pięć złączy śrubowych M4; obciążalność złącza alarmowego wynosi 2 A.
- Wymiary urządzenia 110 × 95 × 55 mm i masa 400 g – wartości pozwalają sprawdzić dostępne miejsce montażowe.
- Zakres temperatury pracy od -25 do 50°C i stopień ochrony IP21 – warunki montażu muszą odpowiadać tym parametrom.
Zastosowanie w bankach 24 V, 36 V i 48 V
Jeden BL-5 obsługuje dwa akumulatory 12 V połączone szeregowo w bank 24 V. Przy budowie banku energii o wyższym napięciu należy zwiększyć liczbę akumulatorów i balanserów:
- bank 36 V – 3 akumulatory 12 V i 2 balansery,
- bank 48 V – 4 akumulatory 12 V i 3 balansery.
Seria BL jest przeznaczona zarówno do niewielkich akumulatorów 40 Ah, jak i jednostek o pojemności 200 Ah. Dla konkretnego modelu BL-5 obowiązuje jednak zalecany zakres 20–100 Ah.
Dobór i zgodność z instalacją
Przed zamówieniem sprawdź nie tylko napięcie nominalne banku, lecz także sposób jego zbudowania i warunki pracy urządzenia.
- Potwierdź, że bank 24 V składa się z dwóch akumulatorów 12 V połączonych szeregowo.
- Porównaj napięcia robocze instalacji z zakresem zasilania 15–30 V i balansowania 18–30 V.
- Sprawdź, czy pojemność akumulatorów mieści się w zakresie 20–100 Ah.
- Zweryfikuj dostępną przestrzeń, rozmieszczenie biegunów i możliwość podłączenia pięciu złączy śrubowych M4.
- Upewnij się, że technologia akumulatorów i wymagania ich producenta dopuszczają zastosowanie zewnętrznego balansera.
- Uwzględnij obciążalność złącza alarmowego 2 A, jeżeli będzie używane.
Zabezpieczenia i warunki pracy
BL-5 ma zabezpieczenie przeciążeniowe 11 A, bezpiecznik 15 A oraz zabezpieczenie termiczne działające przy 70°C. Elementy te zabezpieczają urządzenie odpowiednio w warunkach przeciążenia i nadmiernego wzrostu temperatury.
Aluminiowa obudowa wykorzystuje chłodzenie pasywne. Przy wyborze miejsca instalacji trzeba zachować zakres temperatury od -25 do 50°C oraz uwzględnić stopień ochrony IP21.
Najczęstsze pytania
Czy jeden BL-5 wystarczy do banku 24 V?
Tak, jeden balanser jest przeznaczony do dwóch akumulatorów 12 V połączonych szeregowo w bank 24 V.
Jak BL-5 wyrównuje napięcia akumulatorów?
Urządzenie mierzy oddzielnie napięcia obu akumulatorów, wyznacza punkt środkowy szeregu i przekazuje energię z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Ilu balanserów potrzeba do banku o wyższym napięciu?
Dla banku 36 V z trzech akumulatorów potrzebne są dwa balansery. Bank 48 V z czterech akumulatorów wymaga trzech balanserów.
