Sterowanie oświetleniem

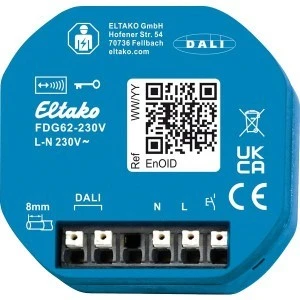

FDG62-230V to radiowa bramka DALI do montażu w puszce, która pozwala sterować oprawami DALI przyciskami radiowymi EnOcean. Wysyła wyłącznie komendy broadcast, więc wszystkie podłączone urządzenia reagują jednakowo. Pełni funkcję mastera DALI.
Najważniejsze cechy
- do 40 urządzeń DALI, magistralę zasila osobny zasilacz DL-N2-80mA
- do 32 czujników: przyciski uniwersalne, kierunkowe, centralne, czujniki ruchu i przyciski z podwójnym klawiszem do regulacji barwy bieli i jasności
- tylko komenda broadcast – bez podziału na grupy i sceny
- zapamiętuje wartość ściemnienia i wysyła ją jako informację zwrotną, tę samą co ściemniacz FD62NPN-230V
- sterowanie także przyciskiem 230 V zamontowanym przed bramką
Dane techniczne
| Zasilanie | 230 V (zaciski N i L) |
|---|
| Urządzenia DALI | do 40 |
|---|
| Zasilacz magistrali DALI | zewnętrzny DL-N2-80mA |
|---|
| Komendy DALI | wyłącznie broadcast |
|---|
| Radio | dwukierunkowe, do włączenia |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
| Wymiary | 49 × 51 × 20 mm |
|---|
| Zaciski | wtykowe 0,2–2,5 mm² |
|---|
Zastosowanie
Proste sterowanie grupą opraw DALI, które mają zawsze świecić tak samo – np. w jednym pomieszczeniu – gdy liczy się montaż w puszce i możliwość zachowania przycisku 230 V. Do pracy potrzebny jest zasilacz magistrali DL-N2-80mA.
Pytania z montażu
Czy bramka zasila magistralę DALI?
Nie. Na zaciski DALI podłącza się zasilacz DL-N2-80mA i do 40 urządzeń DALI.
Czy mogę podzielić oprawy na grupy lub sceny?
Nie, bramka wysyła wyłącznie komendę broadcast.
Czy przycisk 230 V może być podświetlany?
Nie. Przyciski podświetlane (z neonówką) są niedopuszczalne – trzeba je wymienić albo usunąć z nich lampkę.
