Centrale sterujące i bramki

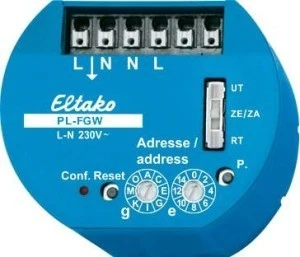

PL-FGW to bramka do puszki podtynkowej, która tłumaczy telegramy Powerline na telegramy radiowe i odwrotnie. Pozwala sterować aktorami Powerline przyciskami i czujnikami radiowymi bez magistrali serii 14 i bez rozdzielnicy z modułem FAM14.
Najważniejsze cechy
- praca dwukierunkowa – w obu kierunkach tłumaczone są telegramy zaprogramowane w bramce
- do 80 czujników Powerline lub informacji zwrotnych i do 100 różnych czujników radiowych
- czujnik radiowy jako przycisk uniwersalny, kierunkowy albo centralny; oprócz przycisków także kontakty okienne i czujniki ruchu
- programowanemu czujnikowi Powerline przypisywany jest automatycznie wolny kanał radiowy
- funkcje sterujące z kontrolera dla ściemniaczy, ogrzewania i rolet przekładane automatycznie na telegramy dla aktorów Powerline
Dane techniczne
| Komunikacja | Powerline 230 V ↔ radio |
|---|
| Czujniki Powerline | do 80 |
|---|
| Czujniki radiowe | do 100 |
|---|
| Stacja przekaźnikowa | do 20 siłowników FKS-MD1 i regulatorów PL-SAMTEMP |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu / pobór w pracy | 1,1 W / 1,1 W |
|---|
| Wymiary | 53 × 43 × 40 mm |
|---|
| Montaż | puszka 58 mm |
|---|
Zastosowanie
Instalacje Powerline, w których przyciski radiowe, kontakty okienne i czujniki ruchu mają sterować aktorami w puszkach. Bramka służy też jako stacja przekaźnikowa między regulatorami temperatury PL-SAMTEMP a radiowymi siłownikami zaworów FKS-MD1. W obiektach z magistralą serii 14 w rozdzielnicy tę samą rolę pełni bramka FPLG14 na szynę DIN.
Pytania z montażu
Jak zaprogramować czujnik w bramce?
Naciśnięcie przycisku Reset przełącza bramkę w tryb programowania. Przełącznikami obrotowymi wybiera się, czy programowane mają być telegramy radiowe, czy Powerline, a przełącznikami g i e – adres Powerline, który czujnik ma sterować.
Czy potrzebuję modułu FAM14?
Nie. Bramka komunikuje się radiowo bezpośrednio, bez magistrali serii 14.
