Centrale sterujące i bramki

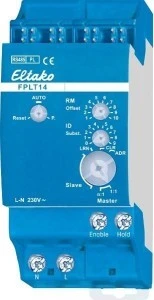

FPLT14 to bramka tunelowa na szynę DIN, która przesyła telegramy magistrali RS485 przez sieć elektryczną na duże odległości. Łączy instalacje serii 14 z modułem FAM14 lub FTS14KS bez układania kabla magistralnego między rozdzielnicami.
Najważniejsze cechy
- praca jedno- i dwukierunkowa
- jednokierunkowo do 10 bramek może wysyłać telegramy swojej instalacji przez sieć elektryczną do innej instalacji
- dwukierunkowo para bramek wymienia telegramy dwóch instalacji
- do 120 ID telegramów do zaprogramowania – według instrukcji albo w programie PCT14
- mostkowanie magistrali i zasilania
Dane techniczne
| Tryb pracy | jednokierunkowy (do 10 bramek) lub dwukierunkowy (2 bramki) |
|---|
| ID telegramów | do 120 |
|---|
| Współpraca | moduł FAM14 albo FTS14KS |
|---|
| Medium transmisji | sieć elektryczna 230 V |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,4 W |
|---|
| Montaż | szyna TH35 |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm |
|---|
Zastosowanie
Spięcie dwóch lub więcej instalacji serii 14, z których każda ma własny FAM14 lub FTS14KS, gdy między nimi jest wspólna sieć elektryczna, a brakuje kabla magistralnego. W każdej łączonej instalacji montuje się własną bramkę tunelową.
Pytania z montażu
Ile bramek trzeba kupić?
Co najmniej dwie – po jednej w każdej łączonej instalacji.
Czy przez tunel można ściemniać światło i sterować roletami krótkim kliknięciem?
Nie zawsze. Z powodu opóźnienia transmisji ściemniacze FUD i aktory rolet FSB mogą nie rozpoznać krótkiego naciśnięcia przycisku.
