Czujniki zmierzchu

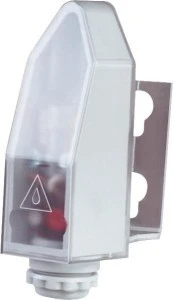

LS to zewnętrzny czujnik jasności, który za pomocą fotorezystora zmienia napięcie zależnie od natężenia światła. Sygnał ocenia przekaźnik czujnikowy LRW12D-UC, sterujący na tej podstawie roletami, markizami lub żaluzjami.
Najważniejsze cechy
- pomiar jasności fotorezystorem
- stabilna obudowa z tworzywa, IP54
- mocowanie na aluminiowym kątowniku z zestawu albo na pałąku montażowym czujnika wiatru WSH
- w zestawie śruba, nakrętka i kątownik montażowy
Dane techniczne
| Element pomiarowy | fotorezystor |
|---|
| Wymiary | 38 × 28 × 95 mm |
|---|
| Obudowa | tworzywo |
|---|
| Stopień ochrony | IP54 |
|---|
| Temperatura otoczenia | −20 … +60 °C |
|---|
| Maks. średnica przewodu pomiarowego | 5 mm (przewód nie jest w zestawie) |
|---|
Zastosowanie
Element systemu sterowania zacienieniem razem z przekaźnikiem LRW12D-UC, np. do wysuwania markizy przy słońcu i podnoszenia rolet o zmierzchu. Można go zamontować razem z czujnikiem wiatru WSH, który ma w zestawie uchwyt do czujnika LS.
Pytania z montażu
Jaki przewód zastosować przy dłuższym odcinku?
Od długości 10 m przewód pomiarowy wykonuje się jako ekranowany, np. J-Y(St)Y, i nie prowadzi się go równolegle do innych przewodów elektrycznych.
Gdzie nie montować czujnika?
W cieniu nadzorowanych elementów zacieniających.
