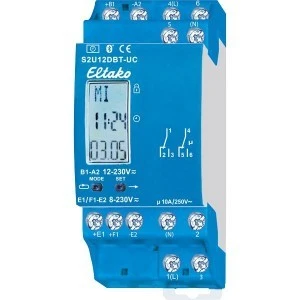

S2U12DBT-UC to dwukanałowy zegar sterujący na szynę DIN z funkcją astronomiczną, podświetlanym wyświetlaczem i Bluetooth. Programuje się go przyciskami MODE i SET albo z aplikacji ELTAKO Connect. Każdy z dwóch kanałów ma własny, pełny zestyk przełączny, a całość zajmuje 2 moduły.
Najważniejsze cechy
- 1+1 zestyk przełączny bezpotencjałowy w technologii Duplex (DX)
- do 60 miejsc pamięci rozdzielanych swobodnie na oba kanały
- funkcja astro z przesunięciem do ± 2 h i drugim przesunięciem zależnym od przesileń
- tryb losowy, automatyczna zmiana czasu letni/zimowy
- wejścia centralne ZAŁ i WYŁ z priorytetem, galwanicznie oddzielone od zasilania i napięcia łączeniowego
- czas impulsowy nastawiany fabrycznie na 2 s, możliwa blokada przycisków
Dane techniczne
| Zestyki | 1+1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Napięcie zasilania | 12–230 V UC |
|---|
| Wejścia sterowania centralnego | 8–230 V UC (ZAŁ: +E1/−E2, WYŁ: +F1/−E2) |
|---|
| Strata w czuwaniu | 0,1–0,3 W (DX: dodatkowo 0,1 W na kanał) |
|---|
| Rezerwa chodu | ok. 7 dni, bez baterii |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
| Stopień ochrony obudowa / przyłącza | IP50 / IP20 |
|---|
| Temperatura otoczenia | −20 °C … +50 °C |
|---|
Zastosowanie
Dwa niezależne obwody w rozdzielnicy, np. oświetlenie elewacji i oświetlenie ogrodu, każdy z własnym programem czasowym lub astro. Wejścia centralne umożliwiają nadrzędne załączenie lub wyłączenie obu kanałów, np. z innego aparatu.
Pytania z montażu
Programy przestały działać po ręcznym załączeniu – dlaczego?
Po sterowaniu ręcznym w menu INT kanał trzeba przywrócić do trybu AUT. Pozostawiony na EIN lub AUS nie wykonuje programów czasowych.
Przyciski na aparacie nie reagują – to usterka?
Nie. Po połączeniu z aplikacją przyciski MODE i SET są zablokowane, a na wyświetlaczu widać BLE+. Połączenie kończy się samo po 20 minutach bez interakcji.
Jak włączyć łączenie w przejściu przez zero?
Podłączyć N do zacisku (N), a L do zacisku 1 (L) i/lub 4 (L). Każdy tak podłączony kanał zwiększa stratę w czuwaniu o 0,1 W.
