Ściemniacze

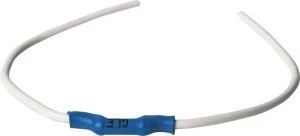

GLE to element obciążenia podstawowego: termistor PTC zamknięty w małej mufie z przewodami przyłączeniowymi. Stosuje się go, gdy aparat sterujący nie rozpoznaje odbiornika ze względu na jego pojemność albo gdy obciążenie jest zbyt małe do poprawnej pracy.
Najważniejsze cechy
- termistor PTC w mufie z przewodami
- montaż bezpośrednio w odbiorniku, w puszce łącznikowej lub odgałęźnej
- podłączany równolegle do odbiornika, załącza się i wyłącza razem z nim
- przy aktorach z przekaźnikami półprzewodnikowymi wymagany, gdy obciążenie jest mniejsze niż 1 W
Dane techniczne
| Rezystancja w stanie zimnym | 3500 Ω |
|---|
| Prąd załączeniowy przy 230 V | 65 mA (ok. 15 W) |
|---|
| Moc strat po 60 s | 0,65 W |
|---|
| Budowa | PTC w mufie z przewodami przyłączeniowymi |
|---|
| Montaż | w odbiorniku, w puszce łącznikowej lub odgałęźnej |
|---|
Zastosowanie
Typowe odbiorniki wymagające obciążenia podstawowego to świetlówki, układy ze ściemniaczem i transformatory elektroniczne. Za wyłącznikiem pola lampy LED 230 V i świetlówki zawsze wymagają obciążenia podstawowego dołączonego równolegle do lampy. Przy aktorach FSR14SSR i FAE14SSR element jest wymagany, gdy obciążenie jest mniejsze niż 1 W.
Pytania z montażu
Jak podłączyć element?
Równolegle do odbiornika, tak by załączał się i wyłączał razem z nim. Nie wolno przyłączać go bezpośrednio między odłączany przewód fazowy a przewód neutralny.
Czy sam element utrzyma wyłącznik pola w stanie załączonym?
Nie. Bez dodatkowego odbiornika element nie utrzyma wyłącznika pola w stanie dołączonym.
