Hybrydowy zestaw solarny off-grid ESB-10kW-48 MPPT z 10 panelami
Zestaw AZO Digital służy do budowy niezależnego układu zasilania 230 V AC. Obejmuje 10 monokrystalicznych paneli Mono N-type po 450 W, inwerter hybrydowy ESB-10kW-48 pracujący w systemie 48 V DC oraz osprzęt potrzebny po stronie DC instalacji.
Łączna moc paneli wynosi 4500 W. Nie należy utożsamiać jej z oznaczeniem ESB-10kW-48, które identyfikuje model inwertera. Maksymalna moc paneli PV przewidziana dla inwertera wynosi 5000 W.

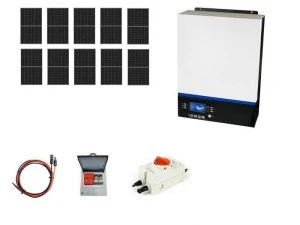

Co zawiera zestaw ESB-10kW-48 MPPT 10xPV?
- 10 paneli Ulica Solar UL-450M-108BHVN 450 W – moduły monokrystaliczne z ogniwami Mono N-type, tworzące pole PV o łącznej mocy 4500 W.
- Inwerter hybrydowy ESB-10kW-48 – pracuje w systemie 48 V DC, wykorzystuje ładowanie MPPT i zapewnia wyjście 230 V AC z czystą sinusoidą.
- Zabezpieczenie DC/DC PVP-10 700 V/16 A – element zabezpieczający stronę prądu stałego instalacji.
- Rozłącznik izolacyjny DC 32 A / 1000 V DC – pozwala odizolować obwód DC.
- Instrukcja i komplet przewodów o długości 25 m – przewody są zakończone złączami MC4-kompatybilnymi.
Zastosowanie zestawu fotowoltaicznego off-grid
Zestaw jest przeznaczony do budowy niezależnego układu zasilania 230 V AC opartego na energii pozyskiwanej z modułów fotowoltaicznych. Konfiguracja off-grid odpowiada zastosowaniom, w których instalacja ma działać jako odrębny system zasilania.
Wyjście z czystą sinusoidą zapewnia przebieg napięcia 230 V AC. Przed podłączeniem odbiorników należy jednak porównać ich wymagania z parametrami inwertera i całego projektowanego układu.
Najważniejsze parametry w praktyce
- Zakres pracy MPPT 120–450 V DC – napięcie skonfigurowanego pola paneli musi mieścić się w tym przedziale, aby układ MPPT mógł pracować w przewidzianym zakresie.
- Maksymalne napięcie obwodu PV 500 V DC – podczas projektowania połączenia modułów nie wolno przekroczyć tej wartości.
- Maksymalna moc paneli PV 5000 W – dołączone moduły mają łącznie 4500 W, czyli mieszczą się w limicie mocy wejściowej PV inwertera.
- Sprawność 93% – parametr należy uwzględnić podczas planowania bilansu energetycznego układu.
- Temperatura pracy od -10 do 50°C – miejsce instalacji powinno zapewniać warunki mieszczące się w tym zakresie.
Co sprawdzić przed zakupem i montażem?
- Napięcie systemu DC – inwerter jest przeznaczony do układu 48 V DC.
- Konfigurację paneli – sposób ich połączenia musi uwzględniać zakres MPPT 120–450 V DC oraz maksymalne napięcie obwodu PV 500 V DC.
- Zapotrzebowanie odbiorników – oznaczenie modelu inwertera nie zastępuje sprawdzenia parametrów urządzeń, które mają być zasilane.
- Zakres dostawy – w wykazie elementów zestawu nie wymieniono akumulatorów, dlatego ewentualny system magazynowania energii należy zweryfikować oddzielnie pod kątem instalacji 48 V DC.
- Połączenia przewodów – komplet obejmuje 25 m okablowania ze złączami MC4-kompatybilnymi; zgodność pozostałych elementów instalacji trzeba sprawdzić przed montażem.
Zabezpieczenie i odłączanie strony DC
W zestawie znajdują się dwa osobne elementy strony DC: zabezpieczenie PVP-10 o parametrach 700 V/16 A oraz rozłącznik izolacyjny 32 A / 1000 V DC. Rozłącznik umożliwia odizolowanie obwodu prądu stałego, natomiast PVP-10 pełni funkcję elementu zabezpieczającego DC/DC. Przy podłączaniu należy zachować wartości znamionowe tych urządzeń i konfigurację określoną w dołączonej instrukcji.
Najczęstsze pytania
Czy zestaw ma 10 kW mocy w panelach?
Nie. Dziesięć paneli po 450 W daje łącznie 4500 W. Oznaczenie 10 kW jest częścią nazwy modelu inwertera ESB-10kW-48.
Czy można dobrać pole PV wyłącznie na podstawie limitu 5000 W?
Nie. Oprócz maksymalnej mocy paneli trzeba uwzględnić zakres MPPT 120–450 V DC oraz nieprzekraczalne napięcie obwodu PV 500 V DC.
Czy zestaw zawiera akumulatory?
Akumulatory nie zostały wymienione w składzie kompletu. Jeśli projekt obejmuje magazynowanie energii, jego dobór należy zweryfikować oddzielnie dla systemu 48 V DC.
Jakie napięcie jest dostępne na wyjściu?
Inwerter zapewnia wyjście 230 V AC z czystą sinusoidą.
