Klawisze

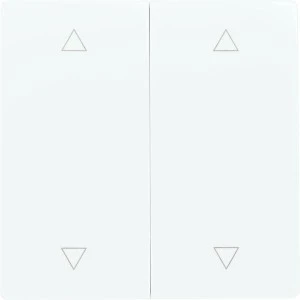

DW-F4T55E/EB-@ to klawisz podwójny z grawerem laserowym do przycisków radiowych i bateryjnych E-Design55. Na jednym klawiszu można opisać cztery funkcje przycisku – piktogramem z wykazu albo własnym napisem.
Najważniejsze cechy
- klawisz podwójny – cztery sygnały
- grawer: piktogram z ponumerowanego wykazu albo własny napis do 6 linii czcionką Arial (maks. 2 linie u góry, pośrodku i u dołu)
- skróty bez numeru piktogramu: +2P, +I0, +0I
- kolory: antracyt matowy, biel polarna błyszcząca, biel polarna matowa, czysta biel błyszcząca
- nowy, indywidualny piktogram można zlecić jako grawer indywidualny (LGI)
Dane techniczne
| Rodzaj | klawisz podwójny, grawerowany laserowo |
|---|
| Do przycisków | radiowe i bateryjne 4-kanałowe E-Design55 |
|---|
| Kolory | -am, -pg, -pm, -wg |
|---|
| Opis | piktogram z wykazu albo własny napis |
|---|
| Skróty | +2P (strzałka w górę i w dół), +I0 (I u góry, 0 u dołu), +0I (0 u góry, I u dołu) – bez numeru piktogramu |
|---|
| Dane do zamówienia | typ przycisku, numer piktogramu oraz informacja, że chodzi o klawisz podwójny |
|---|
Zastosowanie
W instalacji radiowej przycisk nie jest połączony z odbiornikiem przewodem, więc opis na klawiszu jest dla użytkownika jedyną wskazówką, czym steruje dany przycisk. Grawer przydaje się wszędzie tam, gdzie kilka jednakowych przycisków obsługuje różne obwody.
Pytania z montażu
Jakie dane trzeba podać przy zamówieniu?
Typ przycisku, numer piktogramu oraz informację, czy chodzi o klawisz pojedynczy, czy podwójny.
Czym różni się +I0 od +0I?
Przy +I0 załączenie (I) jest u góry, a wyłączenie (0) u dołu; przy +0I odwrotnie. Przed zamówieniem trzeba ustalić, w którą stronę ma działać załączenie.
