Liczniki energii elektrycznej, elektroniczne

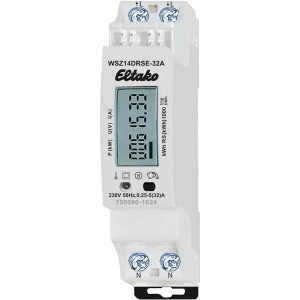

WSZ14DRSE-32A to jednofazowy licznik energii z wyświetlaczem do magistrali RS485 serii 14, w wykonaniu bez zatwierdzenia MID. Technicznie odpowiada wersji z MID i służy do wewnętrznej kontroli zużycia: stan licznika, moc chwilowa i numer seryjny trafiają na magistralę, a przez FAM14 do sieci radiowej.
Najważniejsze cechy
- pomiar jednofazowy do 32 A, klasa B (1 %)
- menu wyświetlacza przewijane jednym przyciskiem: energia całkowita i kasowalna, moc, napięcie, prąd, wartość PcH
- pobór sygnalizowany paskiem na wyświetlaczu i czerwoną diodą
- odczyt bez zasilania – dwa razy w ciągu dwóch tygodni
- dwa zaciski N
Dane techniczne
| Prąd maksymalny | 32 A, 1 przewód fazowy |
|---|
| Prąd rozruchu | 20 mA |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Zatwierdzenie MID | nie |
|---|
| Pamięć zużycia | nieulotna |
|---|
| Strata w czuwaniu | 0,4 W, nie jest mierzona |
|---|
| Połączenie z magistralą | RS485, zasilanie i magistrala przelotowo mostkiem |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Podliczniki do kontroli własnego zużycia poszczególnych obwodów w domach i budynkach z magistralą serii 14 – tam, gdzie licznik nie służy do rozliczeń z osobą trzecią. Do rozliczeń przeznaczona jest wersja WSZ14DRS-32A z MID.
Pytania z montażu
Czym różni się od wersji WSZ14DRS-32A?
Wyłącznie brakiem zatwierdzenia MID; dane techniczne i funkcje są te same.
Po zaniku zasilania zniknął stan licznika?
Nie. Zużycie jest zapisane w pamięci nieulotnej i jest widoczne od razu po powrocie zasilania.
