Liczniki energii elektrycznej, elektroniczne

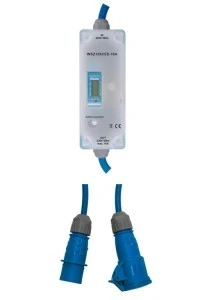

WSZ155CEE-16A MID to przenośny licznik energii jednofazowej z wtyczką i gniazdem CEE oraz certyfikacją MID. Włącza się go między gniazdo CEE a odbiornik i mierzy pobraną energię bez zmian w instalacji, wewnątrz i na zewnątrz budynków.
Najważniejsze cechy
- wtyczka i gniazdo CEE IP44, obudowa IP68
- wyświetlacz 7-pozycyjny przełączany co 10 sekund między energią w kWh a mocą chwilową w kW
- zużycie w pamięci nieulotnej, widoczne natychmiast po ponownym podłączeniu zasilania
- zdejmowany pałąk mocujący
- zużycie własne licznika nie jest mierzone ani wyświetlane
Dane techniczne
| Prąd maksymalny | 16 A |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Prąd rozruchu | 20 mA |
|---|
| Zatwierdzenie | MID |
|---|
| Wtyczka i gniazdo | CEE |
|---|
| Stopień ochrony | obudowa IP68, wtyczka i gniazdo IP44 |
|---|
| Wymiary obudowy | 155 × 60 × 82 mm |
|---|
| Przewód przyłączeniowy | 1,5 m |
|---|
| Strata w czuwaniu | 0,4 W, nie jest wliczana do pomiaru |
|---|
| Dioda pomiarowa | 2000 impulsów/kWh |
|---|
Zastosowanie
Pomiar energii pobieranej przez odbiorniki zasilane z gniazd CEE, np. przy przyłączach tymczasowych, w pomieszczeniach i na zewnątrz. Pałąk ułatwia zawieszenie licznika, a gdy nie jest potrzebny, można go zdjąć.
Pytania z montażu
Czy po odłączeniu od sieci tracę wynik pomiaru?
Nie. Zużycie jest zapisane w pamięci nieulotnej i wyświetla się od razu po ponownym podłączeniu. Bez zasilania wyświetlacz nie działa.
Jak odczytać moc chwilową?
Wskazanie przełącza się samo co 10 sekund między energią w kWh a mocą w kW.
