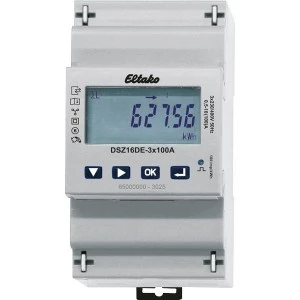

DSZ16DE-3x100A to jednokierunkowy licznik energii trójfazowej do pomiaru bezpośredniego prądów do 100 A, z interfejsem Modbus RTU i wyjściem S0. Wersja bez MID jest przeznaczona do pomiarów własnych, a nie do rozliczeń. Mierzy napięcia, prądy, moce, cos φ i częstotliwość oraz obsługuje cztery taryfy.
Najważniejsze cechy
- pomiar własny bez MID: podliczniki i monitoring zużycia
- Modbus RTU (RS485): adres 1–247, prędkość 300–115200 bit/s
- wyjście S0 nastawiane w zakresie 0,01–10 000 imp./kWh
- napięcia fazowe i międzyfazowe, prądy L1–L3 i N, moc na fazę i łącznie, częstotliwość
- kasowalne stany liczników sumarycznych i taryfowych
Dane techniczne
| Klasa dokładności | B (1 %), bez MID |
|---|
| Prąd odniesienia (maksymalny) | 3 × 10 (100) A |
|---|
| Napięcie pracy | 3 × 230/400 V, 50 Hz |
|---|
| Wyświetlacz | LC, 8 pozycji |
|---|
| Aktualizacja pomiarów | co 100 ms |
|---|
| Strata w czuwaniu | 0,8 W na tor |
|---|
| Wskaźnik LED | 100 imp./kWh |
|---|
| Temperatura pracy | −40 do +70 °C |
|---|
| Wymiary | 3 moduły (54 mm), głębokość 58 mm, szyna TH35 |
|---|
Zastosowanie
Podliczanie zużycia działów firmy, linii produkcyjnych, pomp ciepła czy zasilania hal, gdy wynik służy do kontroli kosztów, a nie do faktury dla odbiorcy. Wartości chwilowe z Modbus nadają się do wizualizacji w systemie budynkowym, np. przez bramkę ZGW16WL-IP.
Pytania z montażu
Czy przewód N musi być podłączony?
Tak. W licznikach trójfazowych przyłącze N musi być obecne, w przeciwnym razie elektronika może ulec zniszczeniu.
Czy mogę zmienić ustawienia Modbus i S0 po montażu?
Tak. Adres, prędkość, parzystość, bity stopu oraz liczbę i szerokość impulsów S0 ustawia się w menu. Możliwy jest też powrót do ustawień fabrycznych PIN, S0 i Modbus.
Czy licznik zadziała, jeśli podłączę tylko jedną fazę?
Tak. Można podłączyć 1, 2 lub 3 przewody fazowe.
