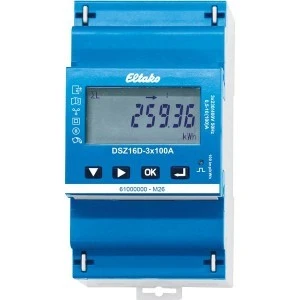

DSZ16D-3x100A MID to licznik energii trójfazowej z MID do pomiaru bezpośredniego prądów do 100 A, z interfejsem Modbus RTU i wyjściem S0. Mieści się w 3 modułach i oprócz energii mierzy napięcia, prądy, moce i częstotliwość. Obsługuje cztery taryfy.
Najważniejsze cechy
- certyfikacja MID, klasa dokładności B (1 %)
- Modbus RTU (RS485) i nastawiane wyjście S0 w jednym aparacie
- 4 liczniki taryfowe i licznik sumaryczny energii czynnej
- pomiar napięcia, prądu, mocy czynnej, biernej i pozornej, cos φ i częstotliwości, odświeżanie co 100 ms
- odczyt stanu licznika także przy braku zasilania
- ustawienia chronione kodem PIN, plombowalne osłony zacisków
Dane techniczne
| Napięcie pracy | 3 × 230/400 V, 50 Hz, −20 %/+15 % |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Prąd odniesienia (maksymalny) | 3 × 10 (100) A |
|---|
| Prąd rozruchu | 40 mA na tor |
|---|
| Modbus RTU | adres 1–247, 300–115200 bit/s (domyślnie 9600) |
|---|
| Wyjście S0 | 0,01–10 000 imp./kWh, impuls 2–99 ms |
|---|
| Strata w czuwaniu | 0,8 W na tor |
|---|
| Przekrój zacisków | L: 25 mm², N i sterujące: 2,5 mm² |
|---|
| Temperatura pracy | −40 do +70 °C |
|---|
| Szerokość / głębokość | 3 moduły (54 mm) / 58 mm, IP50 (szafy IP51) |
|---|
Zastosowanie
Pomiar energii w rozdzielnicach lokali, budynków wielolokalowych i obiektów usługowych, gdy potrzebny jest licznik z MID. Dane z wielu liczników można zbierać przez Modbus, np. bramką ZGW16WL-IP, i przekazywać dalej do systemu zarządzania energią.
Pytania z montażu
Czy licznik zadziała, jeśli podłączę tylko jedną fazę?
Tak. Można podłączyć 1, 2 lub 3 przewody fazowe.
Czy odczytam stan licznika przy wyłączonym zasilaniu?
Tak. Wyświetlacz można odczytać także bez zasilania, dwukrotnie w ciągu 14 dni.
Co zrobić, gdy licznik po montażu liczy w odwrotnym kierunku?
Kierunek pomiaru można odwrócić z poziomu wyświetlacza albo przez Modbus, bez przekładania przewodów.
