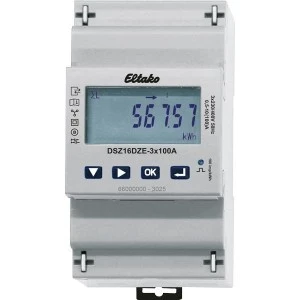

DSZ16DZE-3x100A to trójfazowy, dwukierunkowy licznik energii do pomiaru bezpośredniego prądów do 100 A, w wersji bez MID. Mierzy osobno pobór i oddanie energii i udostępnia dane przez Modbus RTU oraz dwa wyjścia S0. Służy do pomiarów własnych, a nie do rozliczeń.
Najważniejsze cechy
- pomiar dwukierunkowy bez MID, do kontroli i monitoringu
- pomiar saldujący, osobne liczniki poboru i oddania
- dwa wyjścia S0 (pobór / oddanie) i Modbus RTU
- moc czynna, bierna i pozorna, cos φ, częstotliwość, odświeżanie co 100 ms
- ustawienia chronione kodem PIN
Dane techniczne
| Klasa dokładności | B (1 %), bez MID |
|---|
| Prąd odniesienia (maksymalny) | 3 × 10 (100) A |
|---|
| Napięcie pracy | 3 × 230/400 V, 50 Hz |
|---|
| Wyświetlacz | LC, 8 pozycji, zmiana pobór/oddanie co 5 s |
|---|
| Modbus RTU | adres 1–247, 300–115200 bit/s |
|---|
| Strata w czuwaniu | 0,8 W na tor |
|---|
| Temperatura pracy | −40 do +70 °C |
|---|
| Stopień ochrony | IP50, do montażu w szafach IP51 |
|---|
| Wymiary | 3 moduły (54 mm), głębokość 58 mm |
|---|
Zastosowanie
Kontrola pracy instalacji fotowoltaicznej i magazynu energii, bilans zużycia i nadwyżki w budynku, zasilanie systemu zarządzania energią danymi z Modbus, np. przez bramkę ZGW16WL-IP. Do refakturowania energii potrzebna jest wersja z MID.
Pytania z montażu
Czy przewód N musi być podłączony?
Tak. W licznikach trójfazowych przyłącze N musi być obecne, w przeciwnym razie elektronika może ulec zniszczeniu.
Czy dwa wyjścia S0 działają niezależnie?
Tak. Jedno wyjście S0 podaje impulsy poboru, drugie impulsy oddania energii.
Czy odczytam stan licznika przy wyłączonym zasilaniu?
Tak. Wyświetlacz można odczytać także bez zasilania, dwukrotnie w ciągu 14 dni.
