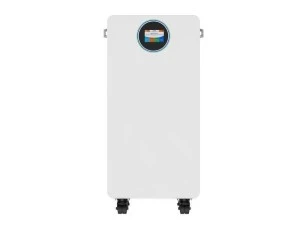

Magazyn energii LiFePO4 AZO Digital BS-16K-48 BOX 16,08 kWh
AZO Digital BS-16K-48 BOX to stacjonarny magazyn energii o pojemności 16,08 kWh / 314 Ah, przeznaczony do instalacji i inwerterów pracujących w standardzie 48 V. Ogniwa LiFePO4 działają w układzie LFP 16S, a napięcie nominalne modułu wynosi 51,2 V.
BMS PRO nadzoruje pracę ogniw, natomiast wyświetlacz LCD umożliwia kontrolę nastaw i bieżących parametrów baterii.
Najważniejsze cechy
- Prąd ładowania: zalecany poniżej 50 A, maksymalny 150 A.
- Prąd rozładowania: 150 A w pracy ciągłej i maksymalnie 200 A.
- Sprawność powyżej 99% ogranicza straty energii na poziomie magazynu.
- RS485, RS232, CAN i Dry contact pozwalają dobrać sposób komunikacji z kompatybilnym inwerterem.
- Łączenie równoległe do 16 modułów umożliwia zwiększenie pojemności bez wymiany całego systemu. Łączenie szeregowe nie jest przewidziane.
- Montaż stojący wymaga przygotowania odpowiedniego miejsca instalacji.
Zastosowanie i dobór kompatybilnej instalacji
Model służy do magazynowania energii w systemach 48 V współpracujących z bateriami LiFePO4 w układzie 16S. Przed zakupem należy porównać parametry modułu z wymaganiami inwertera:
- zakres pracy baterii 44,8–57,6 V, napięcie ładowania 57,6 V i zalecane napięcie ładowania 55,2 V;
- dopuszczalne prądy ładowania i rozładowania oraz maksymalną obsługiwaną moc inwertera 7,5 kW;
- zgodność komunikacji RS485, RS232 lub CAN oraz wymagania dotyczące styku Dry contact — sama obecność złącza nie gwarantuje współpracy;
- terminale M8, stopień ochrony IP20 i warunki pracy: ładowanie od 0 do 55°C, rozładowanie od -20 do 55°C.
W zestawie znajdują się przewody DC o długości 1,5 m ze złączami, kable komunikacyjne RS485 z wtykami RJ45 oraz uchwyty montażowe z kołkami.
BMS PRO, zabezpieczenia i żywotność
BMS PRO monitoruje napięcie poszczególnych ogniw, prąd i temperaturę. Funkcje ochronne obejmują zabezpieczenia przed przeładowaniem, zbyt głębokim rozładowaniem, wysoką temperaturą oraz zbyt dużym prądem ładowania.
Żywotność wynosi 4000 cykli przy 0,5C, 25°C i 80% DOD oraz 6000 cykli przy 0,5C, 25°C i 50% DOD. Rzeczywista liczba cykli zależy od temperatury, obciążenia i głębokości rozładowania.
Najczęstsze pytania
Czy oznaczenie 48 V jest zgodne z napięciem nominalnym 51,2 V?
Tak. 48 V określa klasę systemu, a napięcie nominalne baterii LiFePO4 w układzie 16S wynosi 51,2 V. Inwerter musi obsługiwać pełny zakres pracy 44,8–57,6 V.
Czy magazyn można rozbudować?
Tak, równolegle można połączyć maksymalnie 16 modułów. Połączenie szeregowe nie jest obsługiwane.
Co należy sprawdzić przed podłączeniem do inwertera?
Trzeba zweryfikować napięcia, prądy, maksymalną moc 7,5 kW, technologię LFP 16S oraz zgodność komunikacji i ustawień ładowania.
