Czujniki ruchu

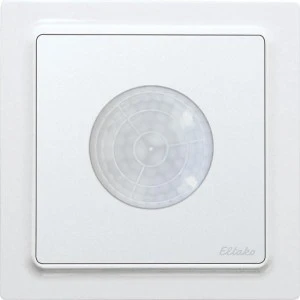

BBH55E/12V DC-wg to magistralowy czujnik ruchu i jasności w czystej bieli błyszczącej. Do pracy wymaga bramki BGW14, z którą łączy się 4-żyłowym przewodem przenoszącym dane i zasilanie 12 V DC.
Najważniejsze cechy
- pomiar jasności i wykrywanie ruchu
- praca na napięciu 12 V DC z magistrali
- strata w czuwaniu 0,1 W
- montaż pojedynczy albo w systemie E-Design55
- czysta biel błyszcząca
Dane techniczne
| Rodzaj | czujnik ruchu i jasności, magistralowy |
|---|
| Współpraca | bramka czujników BGW14 |
|---|
| Magistrala | 4-żyłowa, dane i zasilanie 12 V DC |
|---|
| Przewód | np. J-Y(ST)Y 2×2×0,8 mm, łącznie do 1000 m |
|---|
| Wymiary | 80 × 80 mm, wysokość 25 mm |
|---|
| Głębokość zabudowy | 33 mm |
|---|
| Montaż | pojedynczy albo w systemie E-Design55 |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Kolor / wykończenie | czysta biel błyszcząca |
|---|
Zastosowanie
Pomieszczenia z białym osprzętem E-Design55, w których obecność i jasność mają być rejestrowane przewodowo i przekazywane do aktorów serii 14 przez bramkę BGW14.
Pytania z montażu
Jakim przewodem podłączyć czujnik?
Przewodem 4-żyłowym, np. telefonicznym J-Y(ST)Y 2×2×0,8 mm. Łączna długość przewodu na jednej bramce BGW14 może wynosić do 1000 m.
Czy czujnik potrzebuje radia?
Nie. Dane idą przewodem do bramki BGW14, a ta pracuje z interfejsem FTS14KS albo z modułem antenowym FAM14.
Co podłączyć na końcu linii?
Na najdalszym czujniku, do zacisków RSA/RSB, podłącza się drugi rezystor zaciskający 120 Ω dołączony do bramki BGW14.
