Czujniki temperatury

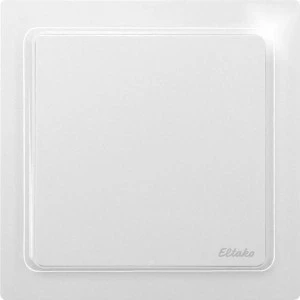

BTF55E/12V DC-pm to czujnik temperatury w matowej bieli polarnej, podłączany przewodowo do magistrali czujników bramki BGW14. Ma najprostszą funkcję w rodzinie czujników 55 mm – sam pomiar, bez pokrętła i wyświetlacza.
Najważniejsze cechy
- pomiar temperatury
- zasilanie 12 V DC z magistrali
- do 16 czujników na bramkę
- wysokość 17 mm, głębokość zabudowy 33 mm
- matowa biel polarna
Dane techniczne
| Rodzaj | czujnik temperatury, magistralowy (bez nastawnika) |
|---|
| Współpraca | bramka czujników BGW14 |
|---|
| Magistrala | 4-żyłowa, dane i zasilanie 12 V DC |
|---|
| Przewód | np. J-Y(ST)Y 2×2×0,8 mm, łącznie do 1000 m |
|---|
| Wymiary | 80 × 80 mm, wysokość 17 mm |
|---|
| Głębokość zabudowy | 33 mm |
|---|
| Montaż | pojedynczy albo w systemie E-Design55 |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Kolor / wykończenie | biel polarna matowa |
|---|
Zastosowanie
Budynki z wieloma pomieszczeniami, w których temperatura ma być zbierana przewodowo w każdej strefie, a nastawy ustawia się centralnie, nie przy czujniku.
Pytania z montażu
Ile czujników można podłączyć?
Do 16 czujników na jedną bramkę BGW14. Do 8 bramek w magistrali daje razem do 128 czujników przewodowych.
Jakim przewodem podłączyć czujnik?
Przewodem 4-żyłowym, np. telefonicznym J-Y(ST)Y 2×2×0,8 mm. Łączna długość przewodu na jednej bramce BGW14 może wynosić do 1000 m.
