Czujniki temperatury

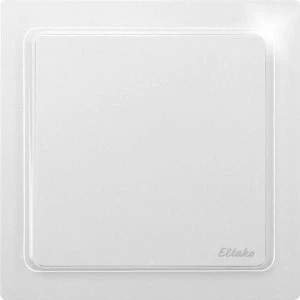

BTF55E/12V DC-wg to magistralowy czujnik temperatury w czystej bieli błyszczącej, bez nastawnika. Podłącza się go 4-żyłowym przewodem do bramki BGW14 w instalacji serii 14 pracującej bez radia.
Najważniejsze cechy
- tylko pomiar temperatury – brak elementów obsługi
- dane i zasilanie po jednym przewodzie
- strata w czuwaniu 0,1 W
- montaż pojedynczy albo w systemie E-Design55
- czysta biel błyszcząca
Dane techniczne
| Rodzaj | czujnik temperatury, magistralowy (bez nastawnika) |
|---|
| Współpraca | bramka czujników BGW14 |
|---|
| Magistrala | 4-żyłowa, dane i zasilanie 12 V DC |
|---|
| Przewód | np. J-Y(ST)Y 2×2×0,8 mm, łącznie do 1000 m |
|---|
| Wymiary | 80 × 80 mm, wysokość 17 mm |
|---|
| Głębokość zabudowy | 33 mm |
|---|
| Montaż | pojedynczy albo w systemie E-Design55 |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Kolor / wykończenie | czysta biel błyszcząca |
|---|
Zastosowanie
Sale, korytarze i pomieszczenia wspólne, w których użytkownicy nie powinni zmieniać nastaw, a instalacja potrzebuje aktualnej temperatury z każdego pomieszczenia.
Pytania z montażu
Co podłączyć na końcu linii?
Na najdalszym czujniku, do zacisków RSA/RSB, podłącza się drugi rezystor zaciskający 120 Ω dołączony do bramki BGW14.
Czy czujnik potrzebuje radia?
Nie. Dane idą przewodem do bramki BGW14, a ta pracuje z interfejsem FTS14KS albo z modułem antenowym FAM14.
