Akcesoria do sterowników

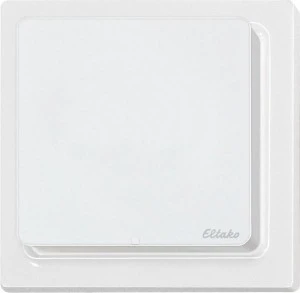

FEM65-wg to moduł anteny odbiorczej radiowej w natynkowej obudowie E-Design w kolorze czystej bieli błyszczącej. Rozszerza zasięg odbioru systemu serii 14 – moduł montuje się w pomieszczeniu, na puszce, i łączy z magistralą przez bramkę FGW14.
Najważniejsze cechy
- kolor czysta biel błyszcząca
- obudowa natynkowa 84 × 84 × 30 mm, płytka nad puszką o rozstawie śrub 60 mm
- gniazdo SMA z małą anteną, możliwa antena FA250, FA200 lub FAG55E
- połączenie 4-żyłowym ekranowanym przewodem podmagistrali
- w komplecie 2 wkręty ze stali nierdzewnej 2,9 × 25 mm
Dane techniczne
| Kolor | czysta biel błyszcząca |
|---|
| Obudowa | natynkowa, 84 × 84 × 30 mm |
|---|
| Montaż | płytka nad puszką, rozstaw śrub 60 mm |
|---|
| Przyłącze anteny | SMA, mała antena w komplecie |
|---|
| Przewód | 4-żyłowy ekranowany, np. telefoniczny |
|---|
| Strata w czuwaniu | 0,5 W |
|---|
Zastosowanie
Rozszerzenie zasięgu w budynkach, w których odbiornik ma być widoczny w pomieszczeniu, a nie ukryty – np. w centralnym punkcie pomieszczenia, które jest najlepszym miejscem dla anteny odbiorczej. Wersja w miniobudowie do montażu dowolnego to FEM.
Pytania z montażu
Ile takich modułów można podłączyć?
Do trzech modułów odbiorczych FEM lub FEM65-wg na bramkę FGW14, każdy z innym położeniem zworki.
Jak poprowadzić przewód między modułami?
Jednym przewodem w łańcuch, jak wymaga magistrala RS485. Okablowanie gwiazdowe jest niedopuszczalne.
Eltako GmbH – Rozwiązania dla inteligentnych budynków.
