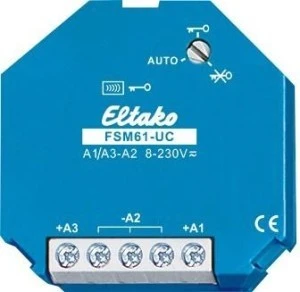

FSM61-UC to 2-kanałowy radiowy moduł nadawczy do montażu w puszce, który zamienia sygnały napięciowe na telegramy radiowe. Nie wymaga stałego zasilania i nie ma strat w czuwaniu, a napięcie sterujące może wynosić od 8 do 253 V AC.
Najważniejsze cechy
- 2 kanały: A1 wysyła „naciśnięcie u góry”, A3 – „naciśnięcie u dołu”; rozwarcie obu styków sterujących to puszczenie przycisku
- napięcie sterujące 8–253 V AC albo 10–230 V DC na +An/−A2
- zmostkowanie A1 i A3: telegram z A3 co minutę, dopóki jest napięcie – do komend centralnych z priorytetem
- szyfrowanie włączane przełącznikiem
- bez strat w czuwaniu
Dane techniczne
| Kanały | 2 (A1, A3) |
|---|
| Napięcie sterujące | 8–253 V AC albo 10–230 V DC |
|---|
| Minimalny czas komendy | 0,2 s |
|---|
| Przewody sterujące przy 230 V | maks. 5 nF, ok. 20 m |
|---|
| Strata w czuwaniu | brak |
|---|
| Wymiary | 45 × 45 × 18 mm |
|---|
| Montaż | w puszce |
|---|
Zastosowanie
Przekazanie do aktorów radiowych sygnału napięciowego z istniejącego łącznika lub styku, gdy sygnał jest dostępny w puszce, a do aktora nie ma przewodu.
Pytania z montażu
Jak długi może być przewód sterujący?
Przy 230 V pojemność równoległa przewodów sterujących może wynosić najwyżej 5 nF, czyli ok. 20 m.
Czy mogę sterować kilkoma modułami jednocześnie?
Nie. Kilku modułów nadawczych nie wolno sterować jednocześnie.
Jak włączyć szyfrowanie?
Przełącznik na symbol klucza i jedno naciśnięcie – szyfrowanie włączone; na symbol przekreślonego klucza i naciśnięcie – wyłączone. W pracy przełącznik stoi na AUTO.
