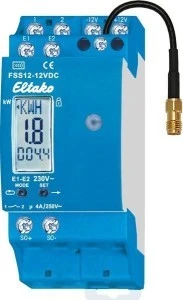

FSS12-12V DC to radiowy moduł nadawczy na szynę DIN, który odczytuje impulsy z wyjścia S0 licznika energii i wysyła zużycie oraz stan licznika w postaci telegramów radiowych do sieci budynkowej Eltako. Dane analizuje sterownik systemu. Moduł ma własny wyświetlacz i wbudowany przekaźnik zrzutu obciążenia.
Najważniejsze cechy
- współpraca z interfejsem S0 wielu liczników jedno- i trójfazowych
- swobodnie wybierana liczba impulsów
- przy licznikach trójfazowych przesyłanie informacji o taryfie wysokiej HT i niskiej NT
- przekaźnik zrzutu obciążenia z zestykiem zwiernym bezpotencjałowym
- wymienna antena nadawcza, w razie potrzeby antena zewnętrzna FA250 lub FAG55E
- wyświetlacz z jednostką, mocą chwilową i stanem licznika
Dane techniczne
| Wejście | S0, liczba impulsów nastawiana swobodnie |
|---|
| Przekaźnik zrzutu obciążenia | 1 zwierny bezpotencjałowy 4 A / 250 V |
|---|
| Napięcie zasilania | 12 V DC (np. zasilacz WNT15-12VDC/24W) |
|---|
| Strata w czuwaniu | 0,5 W (0,6 W przy załączonym przekaźniku) |
|---|
| Wskazanie mocy chwilowej | 0–99 W, z automatycznym przełączeniem na 0,1–65 kW |
|---|
| Telegram mocy | maksymalnie co 130 s; w ciągu 20 s przy zmianie mocy o co najmniej 10 % |
|---|
| Telegram całościowy | stan HT, stan NT i moc – 20 s po włączeniu zasilania, potem co 10 min |
|---|
| Montaż | szyna TH35 wg PN-EN 60715 |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm |
|---|
Zastosowanie
Włączenie istniejącego licznika z wyjściem S0 do radiowej sieci budynkowej, tak aby sterownik systemu mógł zbierać i analizować zużycie energii. Zmiana taryfy HT/NT i zmiana stanu licznika są wysyłane natychmiast. Przy licznikach trójfazowych informację o taryfie uzyskuje się, łącząc zaciski E1/E2 licznika z zaciskami E1/E2 modułu.
Pytania z montażu
Czy moduł działa bez dodatkowego zasilacza?
Nie. Wymaga zasilania 12 V DC, np. z zasilacza WNT15-12VDC/24W o szerokości 1 modułu.
Dlaczego stan licznika wyświetla się bez miejsc po przecinku?
Gdy wybrana liczba impulsów nie kończy się zerem, stan licznika jest wyświetlany w krokach 1 kWh, bez miejsc po przecinku.
Co oznacza znak „+” przy jednostce na wyświetlaczu?
Pojawia się, gdy na zaciski E1/E2 podana jest informacja o taryfie niskiej.
