Akcesoria do sterowników

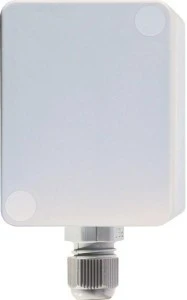

FASM60-UC to dwukanałowy radiowy moduł nadawczy do montażu zewnętrznego, który zamienia sygnały napięciowe z wejść sterujących na telegramy przycisku radiowego. Nie ma stałego zasilania, więc nie ma strat w czuwaniu.
Najważniejsze cechy
- 2 wejścia: A1 działa jak górny, A3 jak dolny klawisz przycisku
- uniwersalne napięcie sterujące AC i DC
- szczelne przyłącze IP54 przez dławnicę M12 od spodu
- antena wewnętrzna
- szyfrowanie telegramów włączane przełącznikiem obrotowym
Dane techniczne
| Wejścia sterujące | 2 (A1, A3) |
|---|
| Napięcie sterujące | 8–253 V AC albo 10–230 V DC |
|---|
| Minimalny czas impulsu | 0,2 s |
|---|
| Strata w czuwaniu | brak |
|---|
| Stopień ochrony | IP54 (z dławnicą M12) |
|---|
| Antena | wewnętrzna |
|---|
| Wymiary | 60 × 46 × 30 mm |
|---|
Zastosowanie
Przekazanie do systemu radiowego sygnałów z urządzeń przewodowych – styków, sterowników czy łączników – również w miejscach wymagających szczelnej obudowy. Po zmostkowaniu A1 i A3 moduł przy obecnym napięciu sterującym wysyła telegram przez A3 raz na minutę, co pozwala realizować polecenia centralne z priorytetem.
Pytania z montażu
Jak długi może być przewód sterujący?
Przy 230 V ok. 10 m, prowadzony osobno. Przy 12–24 V UC ok. 100 m.
Jak długi musi być impuls sterujący?
Co najmniej 0,2 s.
