Zastosowanie:
Mufy termokurczliwe typu ETOP służą do łączenia opancerzonych lub nieopancerzonych, jedno- lub
trójżyłowych kabli o izolacj z papieru przesycanego syciwem i powłoce metalowej z trzema jednożyłowymi
kablami o izolacji z tworzyw sztucznych i żyle powrotnej z drutów miedzianych na napięcia 6/10(12)kV,
8.7/15(17.5)kV, 12/20(24)kV oraz 18/30(36)kV.

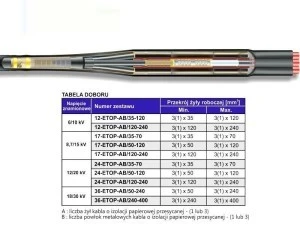

Budowa:
Separacja syciwa kablowego jest realizowana poprzez obkurczenie na izolacji papierowej przezroczystych,
termokurczliwych rurek olejoodpornych. W przypadku kabli z izolacją ekranowaną stosowane są dodatkowo
termokurczliwe rurki półprzewodzące. Sterujące rurki termokurczliwe w połączeniu z żółtym wypełniaczem
eliminują konieczność stożkowania izolacji. Odtworzenie izolacji na złączce następuje za pomocą
izolacyjnych rur termokurczliwych oraz specjalnego, dwuwarstwowego prefabrykatu zawierającego
warstwę ekranującą. Rozgałęzienie się żył jest uszczelniane przy pomocy głowiczki termokurczliwej.
Druty żył powrotnych kabli jednożyłowych łączone są z powłoką metalową i pancerzem za pomocą sprężyn
krążkowych.
