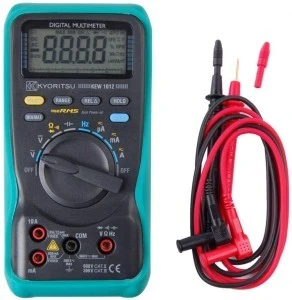

Multimetr automatyczny TRMS bargraf Kyoritsu KEW1012

Miernik automatyczny bargraf True RMS KEW1012 Kyoritsu

• TrueRMS - Pomiar rzeczywistej wartości skutecznej
• Wskaźnik analogowy BARGRAF
• Automatyczna/ręczna zmiana zakresów pomiarowych
• DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• Hz/DUTY: natychmiastowe przejście do wskazania częstotliwości lub wypełnienia impulsu podczas pomiaru prądu lub napięcia
• RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
• MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów
• POMIARY I DOKŁADNOŚCI
  • Współczynnik temperaturowy:
    • nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
  • Dokładność:
    • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
• Test ciągłości-

  Napięcie rozwartego obwodu [V]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
  0,5	100	600	600

• DCV - napięcie stałe-

  Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  600m	100u	0,5	2	100M	600	600
  6	1m	0,5	2	10M	600	600
  60	10m	0,5	2	10M	600	600
  600	100m	0,5	2	10M	600	600
  600	1	0,8	3	10M	600	600

• ACV - napięcie przemienne-

  Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  6	1m	1,5	5	50	60	10M	600	600
  60	10m	1,2	3	50	60	10M	600	600
  600	100m	1,2	3	50	60	10M	600	600
  600	1	1,5	5	50	60	10M	600	600
  6	1m	1,8	5	40	400	10M	600	600
  60	10m	1,5	3	40	400	10M	600	600
  600	100m	1,5	3	40	400	10M	600	600
  600	1	1,8	5	40	400	10M	600	600

• • Współczynnik szczytu:
    • CF<3,0
• DCA - prąd stały-

  Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Bezpiecznik [V]	Bezpiecznik [A]
  600u	0,1u	1,2	3	600	0,8
  6000u	1u	1,2	3	600	0,8
  60m	10u	1,2	3	600	0,8
  600m	100u	1,2	3	600	0,8
  6	1m	2,0	5	600	10
  10	10m	2,0	5	600	10

• ACA - prąd przemienny-

  Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Bezpiecznik [V]	Bezpiecznik [A]
  600u	0,1u	1,5	4	50	60	600	0,8
  6000u	1u	1,5	4	50	60	600	0,8
  60m	10u	1,5	4	50	60	600	0,8
  600m	100u	1,5	4	50	60	600	0,8
  6	1m	2,2	5	50	60	600	10
  10	10m	2,2	5	50	60	600	10
  600u	0,1u	2,0	4	40	1k	600	0,8
  6000u	1u	2,0	4	40	1k	600	0,8
  60m	10u	2,0	4	40	1k	600	0,8
  600m	100u	2,0	4	40	1k	600	0,8
  6	1m	2,5	5	40	1k	600	10
  10	10m	2,5	5	40	1k	600	10

• • Współczynnik szczytu:
    • CF<3,0
• Rezystancja-

  Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  600	100m	1,0	2	600	600
  6k	1	1,0	2	600	600
  60k	10	1,0	2	600	600
  600k	100	1,0	2	600	600
  6M	1k	1,0	2	600	600
  60M	10k	2,0	3	600	600

• Pojemność-

  Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  40n	10p	3,0	10	600	600
  400n	100p	2,5	5	600	600
  4u	1n	2,5	5	600	600
  40u	10n	2,5	5	600	600
  400u	100n	5,0	10	600	600
  4000u	1u	–	–	600	600

• • • Wyświetlanie na bargrafie niedostępne dla tej funkcji
• Częstotliwość-

  Zakres [Hz]	Rozdzielczość [Hz]	Dokładność
  10	0,001	0,1%+5c
  100	0,01	0,1%+5c
  1000	0,1	0,1%+5c
  10k	1	0,1%+5c
  100k	10	0,1%+5c
  1000k	100	0,1%+5c
  10M	1k	0,1%+5c

• • • Niedostępna ręczna zmiana zakresów
    • Wyświetlanie na bargrafie niedostępne dla tej funkcji
• Wypełnienie impulsu-

  Zakres [%]	Rozdzielczość [%]	Dokładność	Częstotliwość [Hz]	Czułość
  0,1-99,9	0,1	2,0%+2c	<10k	sinusoida 0,6Vrms

• • Zabezpieczenie wejścia pomiarowego
    • przeciążeniowe 600VDC/600VACrms
  • • Wyświetlanie na bargrafie niedostępne dla tej funkcji
• Test diod-

  Napięcie rozwartego obwodu (DC)	Prąd pomiarowy
  2,8V	0,4mA

• • Zabezpieczenie wejścia pomiarowego przeciążeniowe 600VDC/VACrms
  • Wyświetlanie na bargrafie niedostępne dla tej funkcji
• Zgodność z normami
  • • PN-EN 61010-1 Kat. III 300V
    • PN-EN 61010-1 Kat. II 600V
  • Kompatybilność elektromagnetyczna PN-EN61326
  • Certyfikaty
    • Oznakowanie CE (bezpieczeństwo i/lub EMC)
    • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
• DANE OGÓLNE
  • WyświetlaczWyświetlacz LCD 6000 cyfr; 9000 cyfr dla wskazania częstotliwości; 4000 cyfr dla wskazania pojemności Próbkowanie: 2,5 razy/s
  • Zasilanie Bateryjne 2 szt. baterii 1,5V AA (R6P) 1,5V
    • Automatyczne wyłączenie zasilania po 15 min. bezczynności
  • Warunki pracy: 0°C÷40°C, wilgotność względna RH<80%
  • Warunki przechowywania: -20°C÷60°C, wilgotność względna RH<90%
  • Maksymalna wysokość pracy: 2000m n.p.m.
  • Stopień zanieczyszcz. środow. naturalnego2
  • Wymiary i masa-

    Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
    161	82	50	280g

• Wyposażenie standardowe
  • Przewody pomiarowe (para)
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
