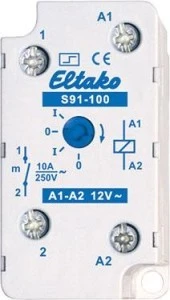

S91-100-12V to przekaźnik bistabilny (impulsowy) w małej obudowie 50 × 26 × 32 mm, przeznaczony dla obwodów sterowania 12 V. Zestyk zwierny 10 A utrzymuje położenie po każdym impulsie, a moc sterowania wynosi tylko 2,5 W.
Najważniejsze cechy
- 1 zestyk zwierny 10 A / 250 V AC, przerwa zestykowa 2 mm
- napięcie sterownicze 12 V, czas załączenia 100 %
- moc sterowania tylko 2,5 W
- do zabudowy i montażu natynkowego
- obsługa ręczna i wskaźnik położenia
Dane techniczne
| Zestyk | 1 zwierny 10 A / 250 V AC (6 A / 400 V AC) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Świetlówki ze statecznikiem konwencjonalnym, nieskompensowane | 2300 VA |
|---|
| Napięcie sterownicze | 12 V (0,9–1,1 × Un) |
|---|
| Moc sterowania | 2,5 W |
|---|
| Czas załączenia | 100 % |
|---|
| Wymiary | 50 × 26 × 32 mm |
|---|
| Przekrój przyłącza | do 4 mm², 2 żyły po 1,5 mm² |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
Zastosowanie
Załączanie oświetlenia z przycisków zasilanych napięciem 12 V tam, gdzie aparat montuje się poza rozdzielnicą modułową – w obudowie, puszce albo natynkowo. Kolejne impulsy: wyłączony, załączony, wyłączony.
Pytania z montażu
Czy jest odpowiednik elektroniczny?
Tak, katalog wskazuje ES61-UC jako zamiennik dla wszystkich napięć S91-100. Jego napięcie sterownicze to 12–230 V UC.
Jakie wahania napięcia sterowniczego są dopuszczalne?
Cewka pracuje w zakresie 0,9–1,1 × napięcia znamionowego. Napięcie indukowane na wejściach sterowniczych nie powinno przekraczać 0,2 × napięcia znamionowego.
