Przekaźniki impulsowe

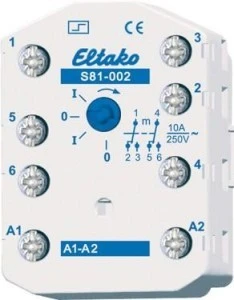

S81-002-230V to dwubiegunowy przekaźnik bistabilny (impulsowy) do zabudowy i montażu natynkowego, z dwoma zestykami przełącznymi 10 A, sterowany napięciem 230 V. Każdy impuls przestawia jednocześnie oba zestyki przełączne.
Najważniejsze cechy
- 2 zestyki przełączne 10 A / 250 V AC (6 A / 400 V AC)
- sterowanie 230 V, moc sterowania 5 W, czas załączenia 100 %
- kompaktowa obudowa 50 × 42 × 32 mm
- obsługa ręczna i wskaźnik położenia
Dane techniczne
| Zestyki | 2 przełączne 10 A / 250 V AC (6 A / 400 V AC) |
|---|
| Przerwa zestykowa | 2 mm, zestyki AgSnO₂ |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc sterowania | 5 W |
|---|
| Czas załączenia | 100 % |
|---|
| Wymiary | 50 × 42 × 32 mm |
|---|
| Przekrój przyłącza | do 4 mm², 2 żyły po 1,5 mm² |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
Zastosowanie
Montaż poza rozdzielnicą modułową: w obudowach, puszkach lub natynkowo. Zestyki przełączne pozwalają w każdym biegunie przenosić zasilanie z jednego obwodu na drugi, a nie tylko go załączać.
Pytania z montażu
Jaki prąd podświetlenia przycisków jest dopuszczalny?
5 mA bez dodatkowych elementów. Po dołączeniu równolegle do cewki kondensatora 1 µF / 250 V AC – 10 mA, a kondensatora 2,2 µF / 250 V AC – 15 mA.
Czy jest odpowiednik elektroniczny?
Katalog wskazuje ESR61M-UC, ale zastępuje on S81 tylko częściowo – przed wymianą trzeba porównać schemat połączeń.
