Przekaźniki impulsowe

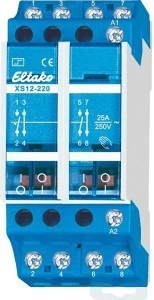

XS12-220-230V to czterobiegunowy przekaźnik bistabilny (impulsowy) 25 A z dwoma zestykami zwiernymi i dwoma rozwiernymi, sterowany napięciem 230 V. Przełącza naprzemiennie dwie pary obwodów o podwyższonej obciążalności.
Najważniejsze cechy
- 2 zwierne + 2 rozwierne 25 A / 250 V AC
- przerwa zestyków rozwiernych 1,2 mm
- sterowanie 230 V, moc cewki 12–15 W
- wyłącznie sterowanie impulsowe
- 2 moduły (36 mm)
Dane techniczne
| Zestyki | 2 zwierne + 2 rozwierne 25 A / 250 V AC (16 A / 400 V AC) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Świetlówki ze statecznikiem konwencjonalnym, nieskompensowane | 3600 VA |
|---|
| Świetlówki kompensowane równolegle lub ze statecznikiem elektronicznym | 1000 VA |
|---|
| Prąd łączeniowy DC1 12/24 V DC | do 12 A |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki | 12–15 W |
|---|
| Czas załączenia | tylko sterowanie impulsowe |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
Zastosowanie
Układy, w których dwie pary obwodów o większym obciążeniu pracują naprzemiennie i są przełączane jednym przyciskiem 230 V. Z lewej strony można doczepić moduł zestykowy KM12.
Pytania z montażu
Czy cewka może być trwale pod napięciem?
Nie. Wykonanie czterobiegunowe jest przeznaczone wyłącznie do sterowania impulsowego. Impuls musi trwać co najmniej 50 ms.
Jaki prąd podświetlenia przycisków jest dopuszczalny?
5 mA bez dodatkowych elementów. Po dołączeniu równolegle do cewki kondensatora 1 µF / 250 V AC – 10 mA, a kondensatora 2,2 µF / 250 V AC – 15 mA.
