Przekaźniki impulsowe

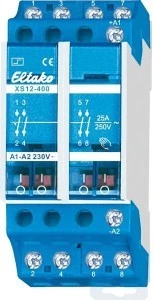

XS12-400-230V to czterobiegunowy przekaźnik bistabilny (impulsowy) 25 A z czterema zestykami zwiernymi, sterowany napięciem 230 V. Jednym impulsem przełącza cztery tory prądowe o obciążalności wyższej niż w serii S12.
Najważniejsze cechy
- 4 zestyki zwierne 25 A / 250 V AC (16 A / 400 V AC)
- prąd łączeniowy DC1 12/24 V DC do 12 A
- sterowanie 230 V, moc cewki 12–15 W
- wyłącznie sterowanie impulsowe, impuls min. 50 ms
- 2 moduły (36 mm)
Dane techniczne
| Zestyki | 4 zwierne 25 A / 250 V AC (16 A / 400 V AC) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Świetlówki ze statecznikiem konwencjonalnym, nieskompensowane | 3600 VA |
|---|
| Świetlówki kompensowane równolegle lub ze statecznikiem elektronicznym | 1000 VA |
|---|
| Prąd łączeniowy DC1 12/24 V DC | do 12 A |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki | 12–15 W |
|---|
| Czas załączenia | tylko sterowanie impulsowe |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
Zastosowanie
Jednoczesne załączanie czterech obwodów o większym obciążeniu z kilku przycisków 230 V, np. kilku grup opraw ze statecznikami. Na lewym boku można dołożyć moduł zestykowy KM12.
Pytania z montażu
Czy cewka może być trwale pod napięciem?
Nie. Wykonanie czterobiegunowe jest przeznaczone wyłącznie do sterowania impulsowego. Impuls musi trwać co najmniej 50 ms.
Jakie wahania napięcia sterowniczego są dopuszczalne?
Cewka pracuje w zakresie 0,9–1,1 × napięcia znamionowego. Napięcie indukowane na wejściach sterowniczych nie powinno przekraczać 0,2 × napięcia znamionowego.
Kilka podświetlanych przycisków na jednej linii – czy to problem?
Liczy się suma prądów podświetlenia (neonówek). Bez dodatków dopuszczalne jest 5 mA; kondensator 1 µF lub 2,2 µF / 250 V AC równolegle do cewki zwiększa tę wartość do 10 mA lub 15 mA.
