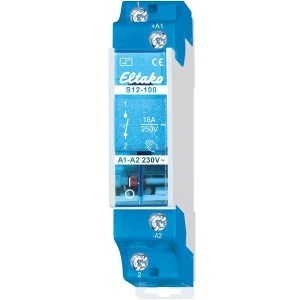

S12-100-230V to klasyczny elektromechaniczny przekaźnik bistabilny (impulsowy) na szynę DIN, sterowany napięciem 230 V. Najczęściej służy do załączania oświetlenia z kilku przycisków. Ma dźwignię do obsługi ręcznej i widoczną sygnalizację położenia zestyku.
Najważniejsze cechy
- sterowanie bezpośrednio z przycisków 230 V
- zestyk zwierny 16 A / 250 V AC, przerwa zestykowa 3 mm
- przewód sterujący do ok. 200 m
- obsługa ręczna i sygnalizacja położenia
- rozbudowa o moduł zestykowy KM12
Dane techniczne
| Zestyki | 1 zwierny 16 A / 250 V AC (10 A / 400 V AC) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Przekrój przyłącza | do 6 mm², 2 żyły po 2,5 mm² |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki | 5–6 W |
|---|
| Czas załączenia | 100 % |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 55 mm |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Temperatura w miejscu montażu | −5 °C do +50 °C |
|---|
Zastosowanie
Oświetlenie klatek schodowych i pomieszczeń załączane z wielu miejsc zwykłymi przyciskami 230 V. Sprawdza się też tam, gdzie wymagana jest ręczna dźwignia na aparacie, np. w rozdzielnicach serwisowanych, oraz przy wymianie 1:1 w starszej rozdzielnicy.
Pytania z montażu
Czy można stosować przyciski podświetlane?
Tak. Bez dodatkowych elementów dopuszczalny prąd podświetlenia przycisków (neonówek) wynosi 5 mA. Kondensator 1 µF / 250 V AC podłączony równolegle do cewki podnosi tę granicę do 10 mA, a kondensator 2,2 µF / 250 V AC – do 15 mA.
Jak długi może być przewód sterujący?
Przy sterowaniu 230 V AC pojemność równoległa pojedynczego przewodu sterującego może wynosić do 0,06 µF, co odpowiada długości ok. 200 m.
Czy można go później wymienić na przekaźnik elektroniczny?
Tak. ES12DX/110-240V albo ES12-100-230V ma ten sam układ zacisków, więc wymiana odbywa się bez przerabiania okablowania.
