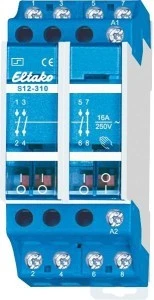

S12-310-230V to czterobiegunowy elektromechaniczny przekaźnik bistabilny (impulsowy) z trzema zestykami zwiernymi i jednym rozwiernym 16 A, sterowany napięciem 230 V. Jednym impulsem zamyka trzy obwody i jednocześnie otwiera czwarty.
Najważniejsze cechy
- 3 zestyki zwierne + 1 rozwierny 16 A / 250 V AC
- moc cewki 12–15 W, sterowanie 230 V
- tylko praca impulsowa
- ręczna dźwignia i wskaźnik położenia
- szerokość 36 mm
Dane techniczne
| Zestyki | 3 zwierne + 1 rozwierny 16 A / 250 V AC (10 A / 400 V AC) |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe 230 V | do 2300 W |
|---|
| Przekrój przyłącza | do 6 mm², 2 żyły po 2,5 mm² |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki | 12–15 W |
|---|
| Czas załączenia | tylko sterowanie impulsowe |
|---|
| Szerokość | 2 moduły (36 mm) |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Temperatura w miejscu montażu | −5 °C do +50 °C |
|---|
Zastosowanie
Układy, w których trzy obwody mają być załączane razem, a czwarty w tym czasie odłączony, sterowane z przycisków 230 V. Przewód sterujący może mieć do ok. 200 m.
Pytania z montażu
Czy mogę sterować nim sygnałem ciągłym?
Nie, cewka tego wykonania służy tylko do sterowania impulsowego – trwałe podanie napięcia jest niedopuszczalne. Minimalny czas impulsu to 50 ms.
Jak długi może być przewód sterujący?
Przy sterowaniu 230 V AC pojemność równoległa pojedynczego przewodu sterującego może wynosić do 0,06 µF, co odpowiada długości ok. 200 m.
Czy można dołożyć zestyk sygnalizacyjny?
Tak. Z lewej strony doczepia się moduł zestykowy KM12 z zestykiem pomocniczym 1 zwierny + 1 rozwierny 4 A / 250 V AC, także do aparatu już zamontowanego.
